Работен проект за ПСОВ-Малоуни, Тринидад и Тобаго

Detailed Design по част „Instrumentation and control/SCADA“ за ПСОВ-Малоуни (WWTP Maloney), Тринидад и Тобаго

Работния проект е изготвен при спазване на правилата за проектиране описани във фирмения стандарт на WASA „Water and Wastewater Design Guideline Manual“, Section 16 Electrical Standards, Section 17 Instrumentation & Control, Section 18 SCADA System. В процеса на проектирането проектантите от АКВА АВТОМАТИКА отчетоха опита и традициите на експлоатиращото предприятие WASA и напълно се съобразиха с техните предпочитания и изисквания към предлаганите хардуерни и софтуерни решения.

Пречиствателната станция за отпадъчни води на Малоуни е проектирана за прилагане едновременно на нитрификация/денитрификация с допълнително биологично отстраняване на фосфор и удължена аерация за стабилизация на аеробна утайка. Технологичният процес на пречистване на отпадъчни води се базира на процеса на активна утайка и включва следните съоръжения:

По водната линия:

Механично стъпало, включващо:

• Сграда груби решетки;

• Входна помпена станция с байпас;

• Сграда фини решетки;

• Аериран пясъко и мазнино задържател;

• Измерване на входния поток;

Биологично стъпало, включително физико-химично отстраняване на фосфора:

• Анаеробни реактори (BIO-P/ EBPR);

• Биореактори (Aeration Tanks);

• Разпределителна камера;

• Вторични утаители (FSTs);

• Дозираща станция за отстраняване на фосфора;

• Въздуходувна станция към биореакторите;

• Дискови филтри за допълнителна филтрация на пречистените води;

• Помпена станция за промивна вода (за промивка на филтрите);

• UV-дезинфекция;

• Измерване на изходящия поток – открит канал тип Паршал;

• Смесителна камера, за смесване на основния и байпасния поток.

По линия на утайките - процесът на третиране на утайките включва следните съоръжения:

• Камера за събиране на активни утайки;

• Помпена станция за активна и излишна утайка (РАУ/ИАУ);

• Утайкоуплътнител с калочистач;

• Помпена станция за плаващи вещества;

• Сграда за обезводняване на утайки;

• Слънчева система за сушене на кека;

• Помпена станция за техническа вода;

• Вътрешна помпена станция за отпадъчни води (IWwPS).

Работният проект по част „Instrumentation and control/SCADA“ включва:

• Обяснителна записка с детайлна Философия на управлението (SCADA CONTROL PHILOSOPHY);
• МСС еднолинейни схеми (Single line diagrams);
• МСС ел. принципни схеми (управление на двигатели, КИП, PLC);
• Външен вид, габаритни размери и разположение на апаратурата в МСС;
• Сборна спецификация на апаратурата и кабелите в МСС;
• Външен вид, габаритни размери и разположение на апаратурата в сървърните шкафове;
• Схема на комуникациите на SCADA системата;
• Спецификация на контролноизмервателните прибори (КИП);
• Спецификация на SCADA оборудване и софтуер;
• Сборна спецификация на апаратурата извън таблото;
• Кабелен журнал;
• Сборна спецификация на кабелите;
• Клемореди на МСС;
• Кабелна мрежа и кабелни трасета (до двигатели, пултове, КИП и локални табла);
• Количествени сметки за доставки и СМР.

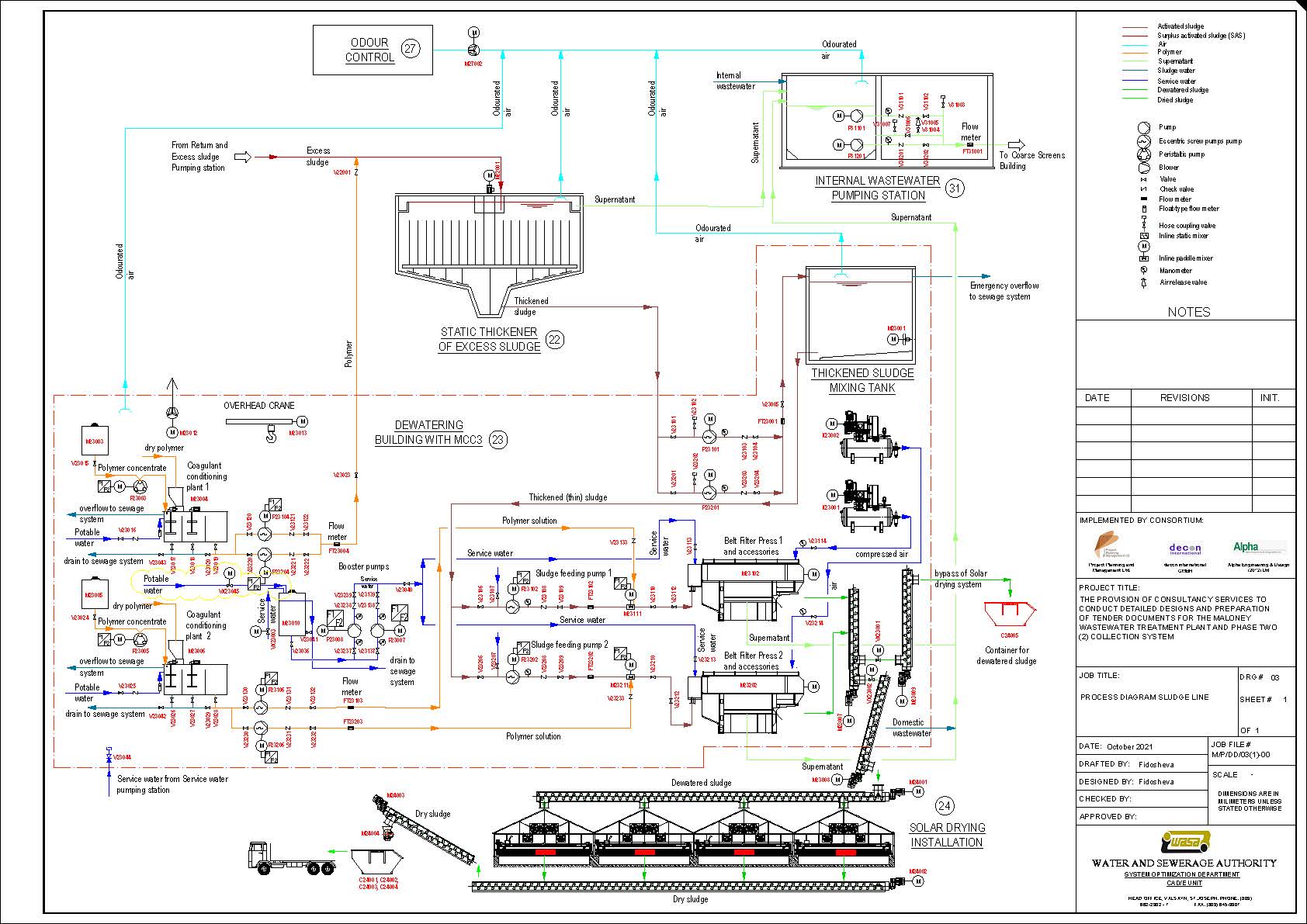

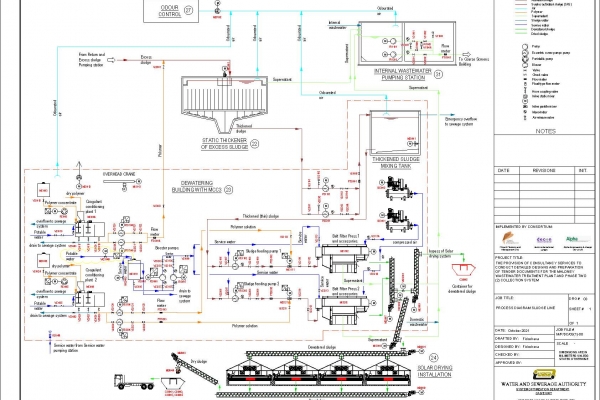

Технологичната схема на ПСОВ Малоуни по водната линия може да се види ТУК и по линия на утайките ТУК.

Системата за управление на ПСОВ е базирана на 4 PLC, тип ControlLogix 5580 (Allan Bradley), работеща съвместно с MCC таблата и полевия КИП. PLC управляват и контролират следните асоциирани технологични съоръжения:

Операторските интерфейси на HMI са базирани на HMI 15" тъч панели, 2711P PanelView Plus 7, използващ софтуер AVEVA PLANT SCADA и са свързани към PLC чрез Ethernet интерфейс. Операторските панели за човеко-машинен интерфейс (HMI) са инсталирани на врата на съответното MCC и осигуряват локален контрол и мониторинг на процесите.

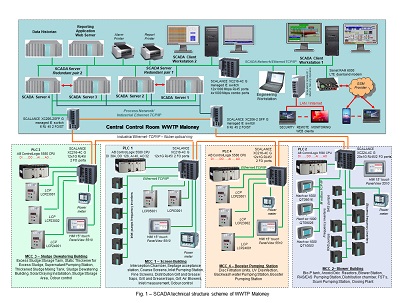

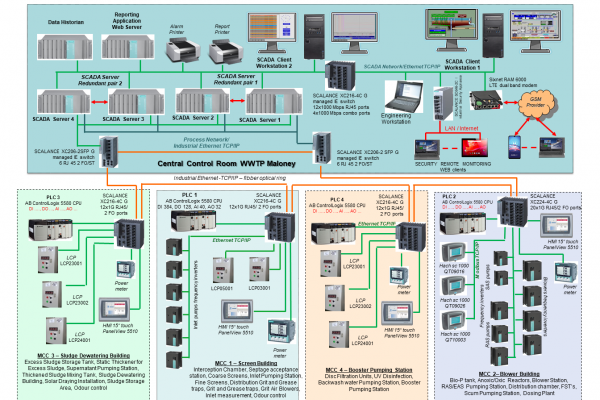

Проектът включва SCADA система с две работни станции, разположени в централната контролна зала на Административната сграда. SCADA работните станции, осигуряват пълен контрол на процеси и мониторинг на ПСОВ. Структурната схема SCADA и HMI може да се види ТУК.

SCADA системата на Maloney WWTP е базирана на Windows OS, клиент-сървър SCADA организация и две отделни мрежи: процесна (PROCESS) и оперативна (TERMINAL). Предвидени са два редундантни SCADA сървъра, които ще бъдат инсталирани в сървърни шкафове в специално проектирана сървърната зала до Централната контролна зала (CCR) в административната сграда. SCADA сървърите и всички PLC участват в процесната мрежата. SCADA сървърите участват също и в ОПЕРАТИВНАТА мрежа, но с различен мрежов интерфейс. Предвидени са две работни операторски станции (SCADA клиенти) с по два монитора всяка. Заедно със специализиран сървър за исторически данни и WEB сървъра за приложения за отчети, те участват в ОПЕРАТИВНАТА (Терминална) мрежа. Външен достъп до ОПЕРАТИВНАТА мрежа e достъпен през Security Router. Това позволява на уеб-базираните SCADA клиенти да се свързват със SCADA Web Server и Reporting Application Web Server.

Основният SCADA софтуер AVEVA™ Plant SCADA е избран от клиента (WASA) заради съвместимостта с други SCADA системи в Тринидад и Тобаго и заради опита на клиента за работа с него. Опционалните пакети на SCADA: "Process Historian" и "Reporting application" също са от AVEVA™. Предложените опции на AVEVA са съвместими с Plant SCADA и доказано работят заедно, но също така са възприети софтуер от други компании (например AVEVA™ Historian е наследник на Wonderware Historian).

Контролирането на технологичните процеси в ПСОВ Малоуни се осъществява с най-съвременни контролно-измервателни прибори (КИП) производство на реномирани европейски и американски производители, като SIEMENS, Dräger, Wika, HACH, KOBOLD, Endress + Hauser и др. В проекта е предвидена широка гама контролно-измервателни прибори – сензори за контрол на опасни газови концентрации, поплавкови нивосигнализатори, ултразвукови нивомери, магнито-индуктивни дебитомери, дебитомери за открит канал тип Паршал, дебитомери за въздух, сензори за минимален поток, рН-метри, сонди за ORP и електропроводимост, оптични сонди за измерване на разтворен във водата кислород, сонди за измерване на амониеви йони (NH₄-N), нитрати (NO_x), фосфати (PO₄ ), оптични сонди за измерване на неразтворени вещества, детектори за ниво на утайката, пресостати и трансмитери за налягане, термометри и трансмитери за температура, автоматични хладилни пробовземни станции. Една значителна част от контролно-измервателните прибори са предназначени за работа в потенциално взривоопасна среда и са предвидени за Ех изпълнение, в зависимост от зоната в която са разположени.
