ПСПВ „Луда Яна“ – Панагюрище

Технически и Работен проект по част КИП и Автоматика/SCADA за ПСПВ „Луда Яна“ – Панагюрище

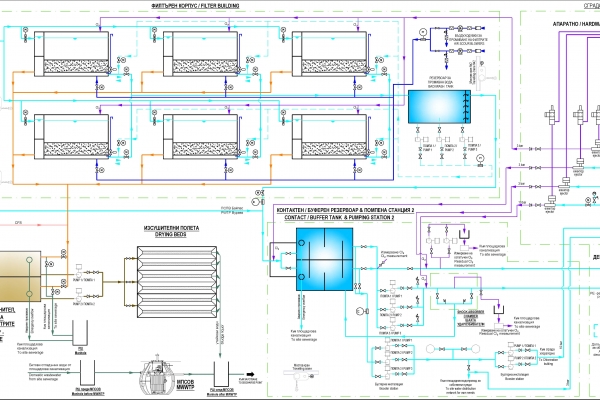

Технологичната схема на ПСПВ „Луда Яна“ - Панагюрище ( виж ТУК ) включва следните основни сгради и съоръжения:

По пътя на водата:

• Помпена станция №1, включително изходна кранова шахта;
• Разпределителна кранова на вход ПСПВ;
• Входна измервателна шахта;
• Кранова шахта за байпас ПСПВ;
• Филтърен корпус с:

              - 6 бързи пясъчни филтри;

              - Машинна зала с промивни помпи и въздуходувки;

              - Черпателен резервоар за промивна вода;

              - Кранова шахта на изход филтърен корпус;

              - Шахта с измервателно устройство на изход фиртърен корпус.

• Реагентно стопанство;
• Помпена станция № 2 с:

              - Контактен резервоар;

              - Помпена станция;

• Изходна измервателна шахта към резервоар Висока зона;
• Изходна измервателна шахта към резервоар Ниска зона;
• Сграда хлораторно.

По пътя на технологичните отпадъчни води (ТОВ):

• Двукоридорен утаител с мостов калочистач;
• Изравнителен резервоар;
• Изсушителни полета.

Работният и техническият проекти са изготвени в обема и съгласно изискванията на Наредба №4/21.5.2001 г. на МРРБ за обхвата и съдържанието на инвестиционните проекти, като съдържат следните части и проектни материали:

- Обяснителна записка с детайлна Философия на управлението;

- Еднолинейни схеми на табла МСС;

- Електрически изчисления за МСС;

- Ел. принципни схеми на МСС;

- Външен вид, габаритни размери и разположение на апаратурата в МСС;

- Сборна спецификация на апаратурата и кабелите в МСС;

- Схема на комуникациите на SCADA системата;

- Спецификация на контролно-измервателните прибори (КИП);

- Спецификация на SCADA оборудване и софтуер;

- Сборна спецификация на апаратурата извън таблото;

- Кабелен журнал;

- Сборна спецификация на кабелите;

- Клемореди на МСС;

- Кабелна мрежа и кабелни трасета (до двигатели, пултове, КИП и локални табла);

- Количествени и количествено-стойностни сметки за доставки и СМР.

Проектираната от АКВА АВТОМАТИКА SCADA система за контрол и управление на ПСПВ „Луда Яна“ - Панагюрище включва 4 програмируеми контролера (PLC) от фамилиите SIMATIC S7 1500, които осигуряват напълно автоматично управление на процесите в ПСПВ. Конфигурациите на PLC и асоциирани към тях контролирани и управлявани съоръжения са:

За нуждите на визуализацията, диспечерското управление и контрол са предвидени 4 операторски панела (SIMATIC HMI KTP400, TP900, ТР1500) монтирани на фасадата на съответните МСС. За шестте филтърни клетки са предвидени допълнително още 3 операторски панела SIMATIC HMI TP1500 COMFORT, които са монтирани в специализирани пултове, непосредствено пред всяка двойка филтри, така че оператора да може да контролира процеса на промивката и да коригира при нужда времената на отделните фази.

В ЦДП на ПСПВ са инсталирани две SCADA операторски станции (работна и резервна). Те служат за комуникация с PLC и за поддържане на оперативна база данни. Едната операторска станция е работна, а другата – резервна при пълна взаимозаменяемост между двете. Всяка от двете операторски станции поддържа работно и резервно копие на базата данни, посредством система от RAID дискове. Предвидено е дежурния диспечер, чрез двете операторски станции в ЦДП на ПСПВ да следи за състоянието на оборудването, технологичните процеси, основните измервани параметри и възникнали аварии и да подава дистанционни управляващи команди, в случай на нужда.

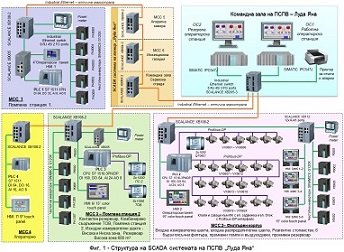

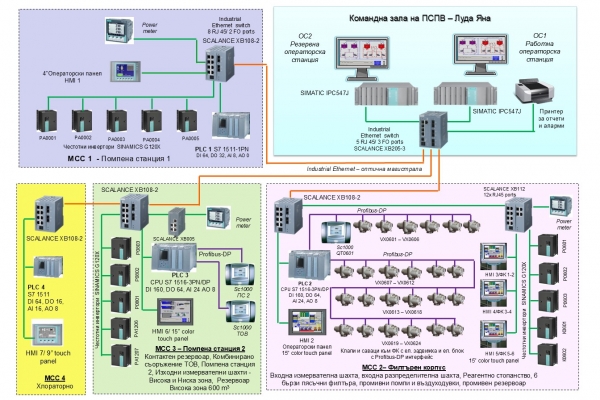

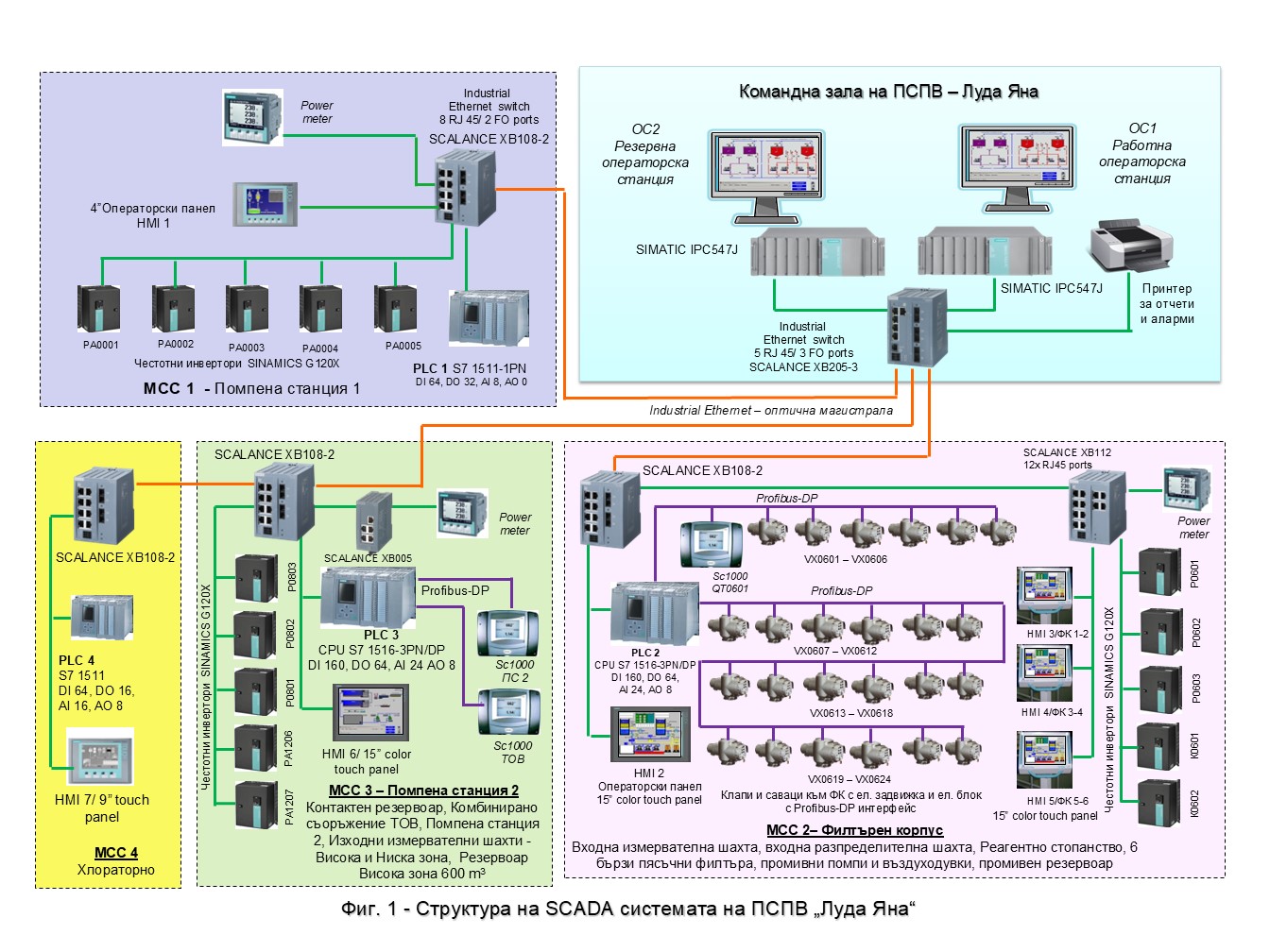

Структурната схема на SCADA системата на ПСПВ „Луда Яна“ – Панагюрище можете да видите  ТУК.

Контролирането на технологичните процеси в ПСПВ „Луда Яна“ - Панагюрище се осъществява с най-съвременни контролно-измервателни прибори, които осигуряват измерване на основните технологични параметри и контролиране нормалната работа на технологичните съоръжения:

- Магнито-индуктивни дебитомери, за измерване на дебит и водно количество на: вход ПСПВ, изход към резервоар Висока зона, изход към резервоар Ниска зона, дебит на промивна вода, дебит на вода за собствени нужди, дебит и разход на реагент;

- Масов дебитомер за промивен въздух;

- Хидростатични нивомери, за измерване на нивото суровата вода в довеждащия канал, ниво на колматаж и ниво над пясъка във филтърните клетки, ниво в промивен резервоар, ниво в контактен резервоар, нивата в резервоар Висока зона;

- Кондуктометрични нивосигнализатори за дренажни шахти, резервен контрол за всички резервоари;

- Поплавкови нивосигнализатори за контрол нивата в съдовете за реагенти;

- Ултразвукови нивомери, за измерване нивото в двата коридора на утаителя (ТОВ);

- Лазерни турбидиметри TU5300 sc за измерване на мътността на суровата и филтрираната вода;

- Трансмитери за налягане, за следене налягането след: ПС1, промивни помпи и въздуходувки, вода за хлориране, вода за собствени нужди;

- Трансмитери за температура в: ПС1, хлораторно;

- Анализатори на остатъчен хлор, с фотометричен DPD метод на определяне, за измерване концентрацията на остатъчен хлор във водата след контактен резервоар и в тръбопроводите към Ниска и Висока зона;

- Газ детектори за контрол на изпуснат хлор газ в атмосферата и др.
