Работен проект ПСПВ "Енчец" - Кърджали

Работен проект по част „КИП и Автоматика“ за обект: „Реконструкция и модернизация на Пречиствателна станция за питейни води „Енчец“, гр. Кърджали“

Работният проект съдържа следните части и проектни материали:

• Обяснителна записка с детайлна Философия на управлението;
• Еднолинейни схеми на табла МСС;
• Електрически изчисления за МСС;
• Ел. принципни схеми на МСС;
• Външен вид, габаритни размери и разположение на апаратурата в МСС;
• Сборна спецификация на апаратурата и кабелите в МСС;
• Схема на комуникациите на SCADA системата;
• Спецификация на контролно-измервателните прибори (КИП);
• Спецификация на SCADA оборудване и софтуер;
• Сборна спецификация на апаратурата извън таблото
• Кабелен журнал
• Сборна спецификация на кабелите
• Клемореди на МСС
• Кабелна мрежа и кабелни трасета (до двигатели, пултове, КИП и локални табла)
• Количествени и количествено-стойностни сметки за доставки и СМР.

Работният проект дава решения за цялостната реконструкция и модернизация на Пречиствателна станция за питейни води „Енчец“, гр. Кърджали“, която да се извърши така, че отделните технологични линии да могат да бъдат изолирани от процеса на строителството, без това да се отрази на експлоатацията на станцията. Технологичната схема след реконструкцията включва следните технологични съоръжения:

По пътя на водата:

• Измервателно устройство на вход
• Входна разпределителна шахта
• Входящ смесител за озон (предокисление)
• Механичен смесител
• Разпределителна шахта със саваци за радиални утаители
• Радиални утаители – 4 бр.
• Филтърен корпус с бързи пясъчни филтри – 4 бр.
• Машинна зала
• Реагентно стопанство
• Склад за хлор /преустройство в сграда за ТОВ /
• Хлораторна сграда
• Озонаторна сграда /запазва се без да се използва/
• Изходящ смесител за озон /запазва се без да се използва/
• Измервателно устройство на изход
• Изходяща разпределителна шахта.

По пътя на утайката:

• Изсушителни полета – 5 бр. резервни
• Изравнители утаители към филтърните клетки – 2 бр. резервни
• Пясъкозадържател
• Изравнител с бъркалки
• Шахта за регулиране на водното количество
• Механичен смесител
• Механична камера за флокообразуване
• Радиален утаител
• Съществуваща сграда /склад за хлор/ - преустройство в сграда за ТОВ
• Радиален утайкоуплътнител
• Резервоар за уплътнена утайка

Реагентна обработка на водата:

• Силоз и система за дозиране на хидратна вар
• Станция за варно мляко
• Сатуратор за варна вода
• Инсталация за съхранение на CO2
• Шахта за статичен смесител за CO2
• Шахта за статичен смесител за варна вода.

И също:

• Лабораторен корпус
• Подстанция
• Сграда с дизел генератор
• Сграда за съхранение на гориво към сграда с дизел генератор.

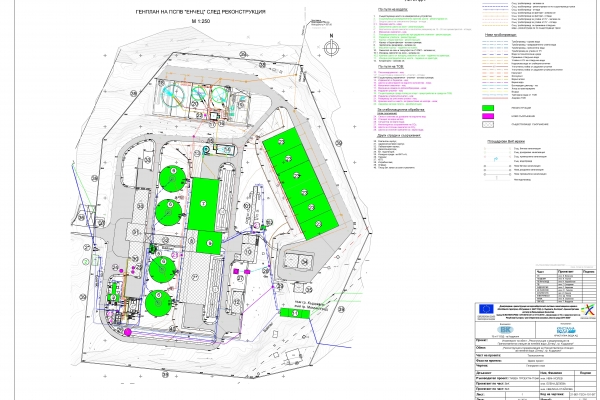

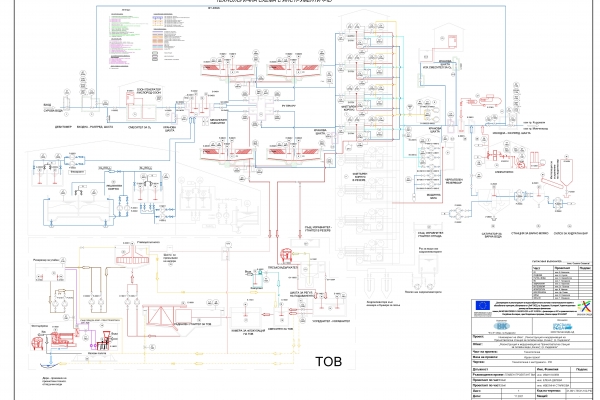

Станцията е оразмерена за 450 л/с. Технологичната схема на ПСПВ "Енчец" - гр. Кърджали можете да видите ТУК.

За осъществяване на ефективен контрол и управление на технологичните процеси в проекта се предвижда изграждането на изцяло нова SCADA системата за ПСПВ. Системата за контрол и управление (SCADA) се базира на 5 програмируеми контролера PLC (от сериите SIMATIC S7 1500/1200):

Проектът предвижда обособяването на ЦДП (централен диспечерски пункт) на ПСПВ, където да се разположат две SCADA операторски станции, свързани в обща Industrial Ethernet оптична мрежа с PLC. SCADA мрежата е организирана като оптичен редундантен (резервиран) пръстен. Всички оптични суичове в тази мрежа участват в топология на редундантен пръстен и поддържат протокол за резервиране на медии (MRP).

Двете операторски станции са редундантни, работещи в паралел, като при авария в едната другата продължава комуникацията с PLC и трупането на данни от процесите. Човеко-машинният интерфейс (HMI) ще се реализира чрез два индустриални мобилни таблета SIMATIC ITP1000. Връзката с мобилните таблети се реализира чрез Wi-Fi безжични комуникации, като за целта на подходящи места ще се инсталират Acsess Point устройства, които ще покриват цялата територия на ПСПВ. По този начин операторите ще имат възможност за мониторинг и управление на технологичните процеси, независимо от местоположението им в даден момент.

SCADA системата на ПСПВ Енчец осигурява възможност за връзка с В и К – Кърджали. За целта е предвиден SCALANCE M876-4 4G mobile wireless routers, който позволява защитен VPN и firewall достъп през мобилна мрежа само на оторизирани клиенти. За операторските станции е предвиден софтуерен пакет SIMATIC WinCC/Web Navigator, който позволява отдалечен достъп за мониторинг и управление през защитената с VPN и firewall LAN връзка.

Аналогичен SCALANCE M876-4 4G mobile wireless routers е предвиден в табло ТШС на шахта „Срединка“, който осигурява защитена връзка между PLC5 и SCADA системата на ПСПВ Енчец.

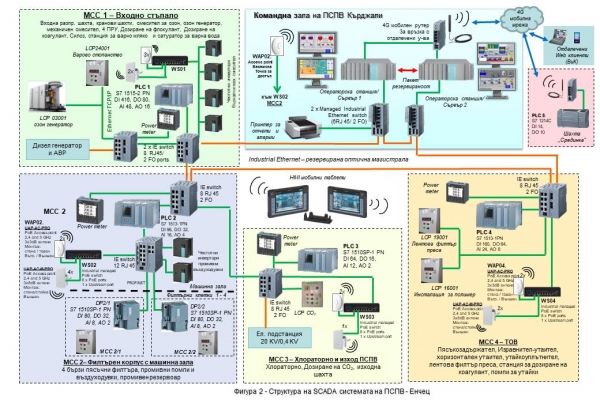

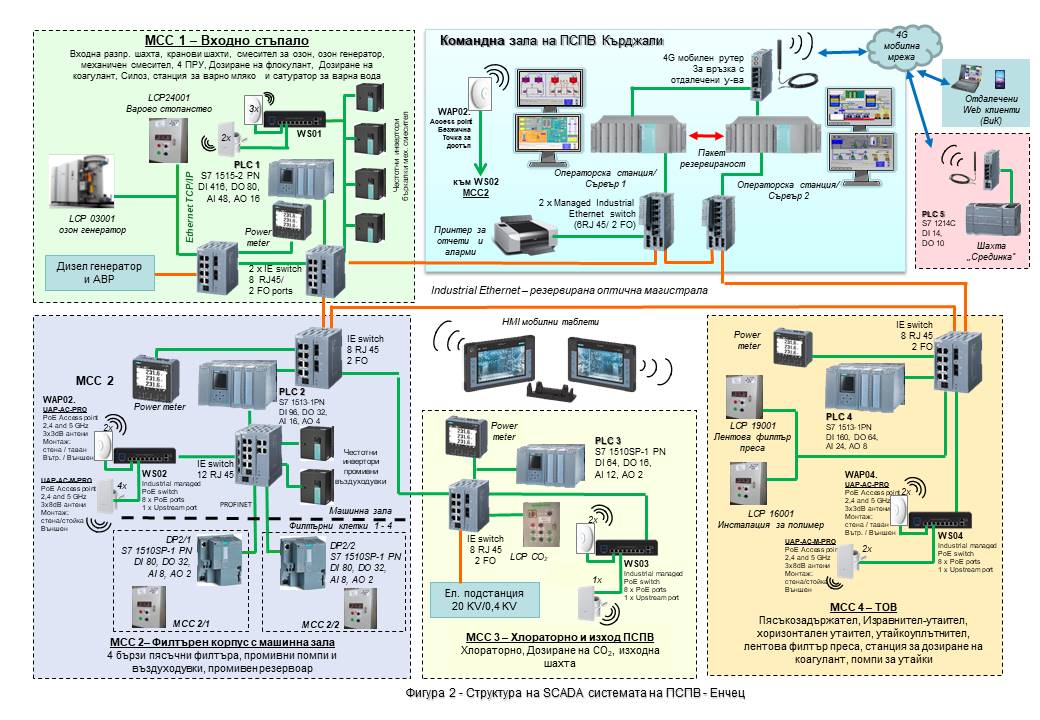

Структурната схема на SCADA системата на ПСПВ "Енчец" - гр. Кърджали можете да видите ТУК.

В проекта са предвидени необходимите контролно-измервателни прибори, които да осигурят необходимите измервания на основните технологични параметри и контролиране нормалната работа на технологичните съоръжения:

• Магнито-индуктивни дебитомери, за измерване на дебит и водно количество, разход на реагент;
• Масов дебитомер за промивен въздух;
• Хидростатични нивомери, за измерване на нивото в филтърните клетки;
• Ултразвукови нивомери, за измерване нивото в съдовете за реагенти;
• Сонди за измерване на рН, ORP, електропроводимост, мътност;
• Лазерен турбидиметър TU5300sc за измерване на мътността на филтрираната вода, подавана към консуматорите;
• Трансмитери за налягане, за следене налягането след помпи и въздуходувки;
• Детектори за измерване нивото на утайките в ПРУ и радиалните утаители и утайкоуплътнители на ТОВ;
• Трансмитери за температура;
• Анализатор на остатъчен хлор, с фотометричен DPD метод на определяне, за измерване концентрацията на остатъчен хлор във водата;
• Газ детектори за контрол на изпуснат хлор газ в атмосферата и др.

Референцията за на работния проект на ПСПВ "Енчец" - гр. Кърджали можете да видите ТУК.
