Работен проект по част „КИП и А, SCАDA, съобщителна“ за обект „Изграждане на водоснабдителна помпена станция за битово - питейна вода с черпателен резервоар, напорен резервоар за водоснабдяване и тласкателен и консумативен водопровод за Комплекс „Резиденшъл парк Лозен“, район Панчарево“.

      Разработени са  два отделни проекта за помпената станция и напорния резервоар, като всеки от проектите включва следните проектни материали:

• Обяснителна записка, с детайлни алгоритми на управление;
• Входноизходни сигнали за локалните PLC/RTU;
• Спецификация на контролноизмервателните прибори;
• Електрически принципни схеми на секции КИП и А за табла МСС на помпената станция и напорния резервоар;
• Спецификация на апаратурата в таблата;
• Конфигурации на локалните RTU;
• Кабелен журнал;
• Сборна спецификация на кабелите;
• Кабелни трасета;

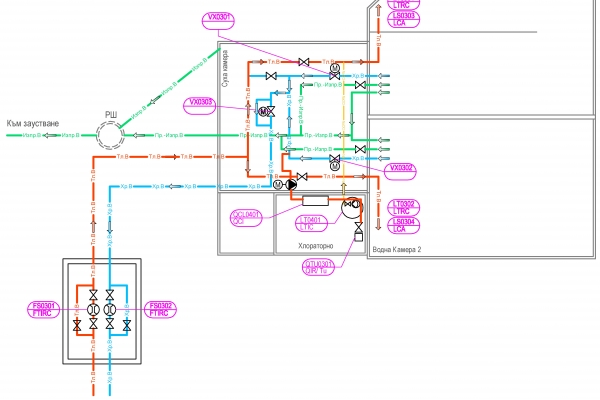

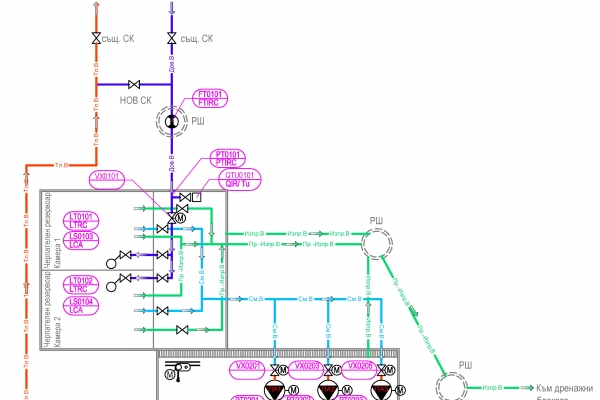

• Технологична схема.

                 В работният проект са отразени някои специфични изисквания свързани с бъдещата експлоатация на проектираните съоръжения от Софийска вода АД:

• Предвидена е съвместимост на проектираните локални системи за контрол и управление на помпената станция и напорния резервоар със SCADA системата ClearSCADA на Софийска вода АД. Използвани са контролери от фамилията SCADAPack 535E за управлението на процесите и комуникация със съществуващата SCADA система на Софийска вода АД;
• Предвидено е комуникацията със SCADA системата да се осъществява посредством GPRS 3G/LTE мобилни комуникации, базирани на LTE Gateway модем, работещ в APN мрежата на „Софийска вода“ АД с използването на DNP3 протокол с RTU функционалност;
• Предвиден е резервен канал за УКВ радиокомуникации с използването на радио модем (MR400/ Racom), работещ на лицензионната честота на „Софийска вода“ АД, под MORSE протокол. Връзката между радио модема и контролерите RTU  се реализира по RS232;
• Връзката между LTE Gateway модемите и контролерите RTU ще се базира Ethernet интерфейс. Връзката между RTU и HMI операторските панели (Magelis/Schneider Electric) ще се извършва по Ethernet, с използването на Modbus TCP протокол;
• Предвидени са честотни инвертори (FC202/DANFOSS)  за по икономично управление на помпените агрегати. Комуникацията между RTU и честотните инвертори на помпените агрегати ще се осъществява по MODBUS RTU протокол (RS485 интерфейс). Предвидена е  възможност за задание и обратна връзка по 4-20 mА;
• Предвидени са ел. задвижки с електронни блокове за всички основни спирателни кранове, с възможност за дистанционно управление от SCADA.
• Предвидени са разнообразни защити срещу пренапрежения, като: surge arrester-и, ценерови бариери, галванични разделители, RF коаксиални защити за мобилните комуникации,  защити за RS485 комуникационните линии и др.
• Интегрирани са сигналите от мрежовите анализатори и силовите прекъсвачи с отчитане на енергията на помпите в станцията;
• Процесът на управление дозирането на белина се контролира със специализиран уред ТОРАХ DE1 и се отчита с електрохимична клетка SR 400 за измерване концентрацията на остатъчен хлор във водата.

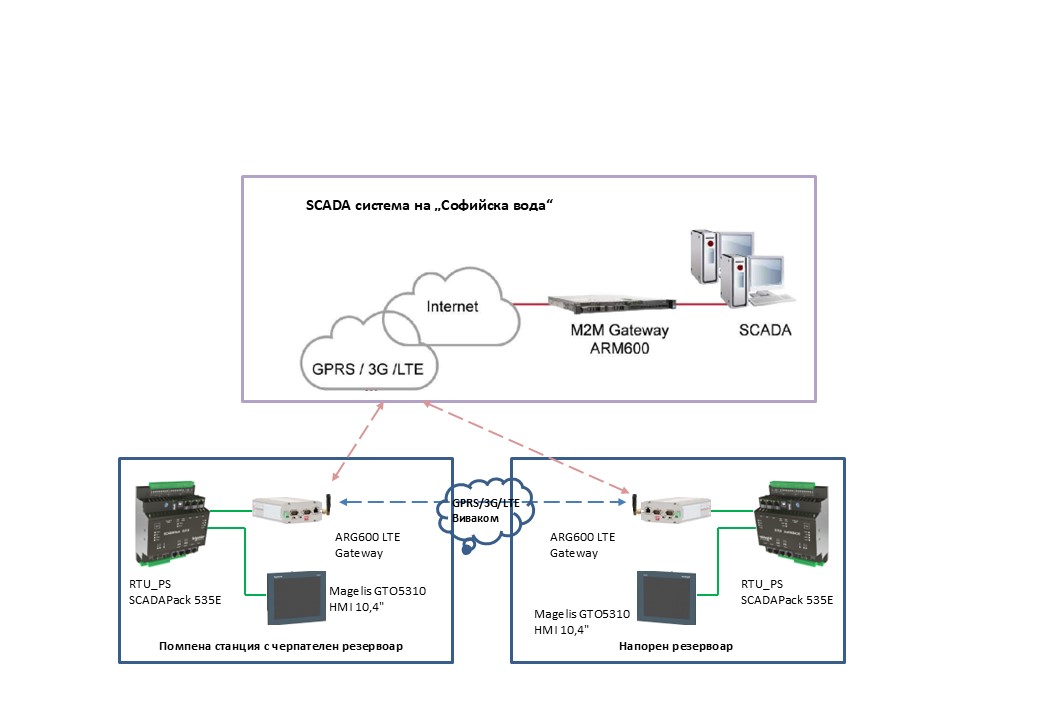

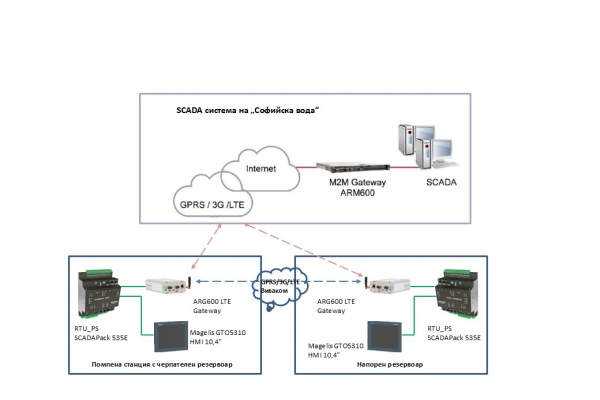

Структурната схема на комуникациите в системата за управление и контрол на водоснабдителна система на Комплекс „Резиденшъл парк Лозен“ можете да видите ТУК.
