Технически проект по част КИП и А за ПСОВ - Гурково

Технически проект по част Електро - КИП и А на обект: „Изграждане на Пречиствателна станция за отпадъчни води (ПСОВ) с външни довеждащи комуникации: канализационен колектор, водопровод, електропровод и транспортен достъп, на гр. Гурково, общ. Гурково“

За пречистване на отпадъчните води в ПСОВ Гурково е избрана двустъпална схема на пречистване на отпадъчните води с механично и биологично пречистване, като е предвидено обеззаразяване на пречистените отпадъчни води, в случай на епидемия. Като обект на ел. захранване, контрол и управление ПСОВ – гр. Гурково включва следните обособени технологични подобекти и специализирани съоръжения:

Механичното стъпало, включва: входна шахта с груба решетка и комбинирано съоръжение (спираловидна фина решетка, пясъкозадържател, мазниноуловител).

Биологичното стъпало, включва: 2 буферни резервоара и 3 биореактора с прекъснато действие (SBR).

Утайковото стопанство, включва: уплътняване на утайките в силоз за утайки и изсушителни полета за депониране на утайките.

В рамките на работното проектиране от АКВА АВТОМАТИКА бяха разработени:

• Философия на управлението;
• Технологична схема (P&I D);
• Спецификация на КИП;
• Спецификация на SCADA оборудването;
• Еднолинейни схеми ТНН;
• Входноизходни сигнали;
• Ел. принципни схеми ТНН;
• Електрически изчисления ТНН;
• Външен вид, габаритни размери и разположение на апаратурата в ТНН;
• Чертежи и схеми на постове за местно управление (ПМУ);
• Сборна спецификация на апаратурата и кабелите в ТНН;
• Сборна спецификация на апаратура извън таблото;
• Кабелен журнал;
• Кабелна мрежа на площадката;
• Кабелни трасета (до двигатели, КИП и локални табла);
• Количественостойностни сметки за доставките и СМР.

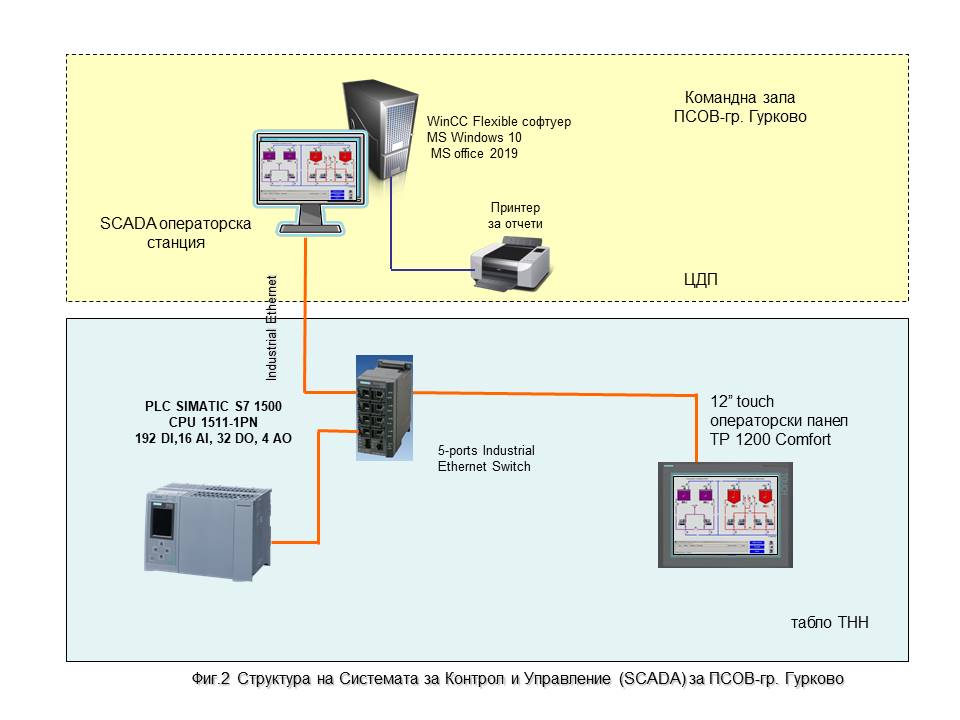

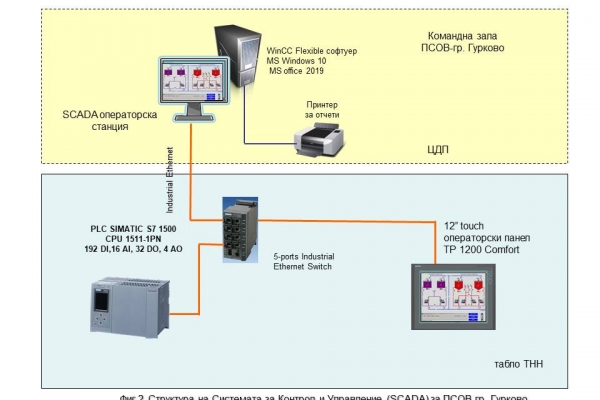

Проектираната от АКВА АВТОМАТИКА SCADA система за контрол и управление на ПСОВ - гр. Гурково включва: табло за захранване и управление на двигателите (ТНН), с инсталирани в него програмируем контролер (PLC) от фамилията SIMATIC S7 1500 на фирма SIEMENS и 1 touch операторски панели SIMATIC ТР1200, както SCADA операторска станция, разположена в ЦДП. Обменът на данни между PLC, операторския панел и SCADA операторската станция е предвиден чрез Ethernet информационна мрежа.

За пълен контрол на всички технологични процеси и основните технологични съоръжения са предвидени съвременни контролно-измервателни прибори (за измерване на дебит, нива, налягане, разтворен кислород, температура и др.) от водещи фирми като SIEMENS, HACH, KOBOLD, Делта Инструмент и др.
