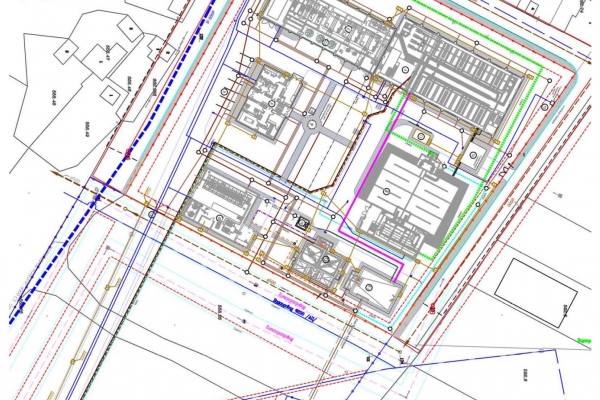

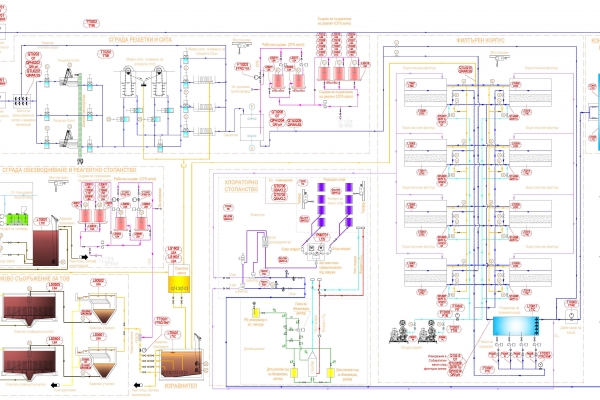

Технологичната схема на ПСПВ Шумен включва следните основни сгради и съоръжения:

• По пътя на водата:
  • Разпределителни кранови шахти на вход ПСПВ:

• Кранова шахта на вход ПСПВ;
• Кранова шахта на байпас ПСПВ;
  • Сграда решетки и сита, помещаваща следните съоръжения:
• Измервателно устройство на вход ПСПВ;
• Фини решетки;
• Макросита;
• Микросита;
• Реагентно стопанство;
• Механични смесители;
  • Филтърен корпус с бързи пясъчни филтри и резервоар за промивна вода;
  • Сграда хлораторно;
  • Контактен резервоар и помпена станция;
  • Шахта с измервателно устройство на изход ПСПВ;
  • Кранова шахта на изход ПСПВ.

• По пътя на технологичните отпадъчни води (ТОВ):
  • Изравнител/Усреднител;
  • Статичен смесител;
  • Ламелни утаители с вградена камера за реакция;
  • Утайкоуплътнители;
  • Силоз за съхранение на утайки;
  • Сграда обезводняване и реагентно стопанство за ТОВ.

Работния проект по част КИП и А включва: Философия на управлението, Двигателна инсталация (МСС - Ел. захранване и управление), Контролно-измервателни прибори, Контролерно (PLC) управление, SCADA система за мониторинг и диспечерско управление, Кабелна мрежа НН (захранващи, контролни, сигнални и комуникационни кабели).

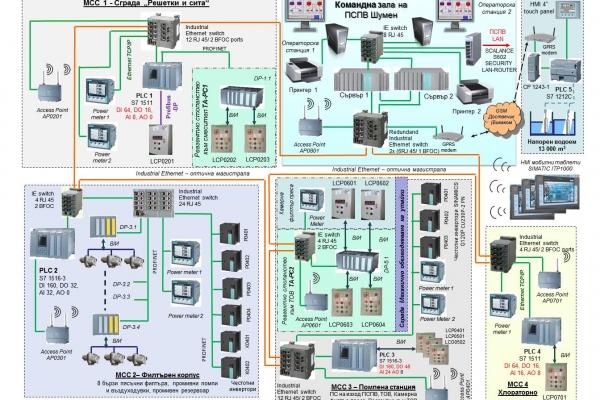

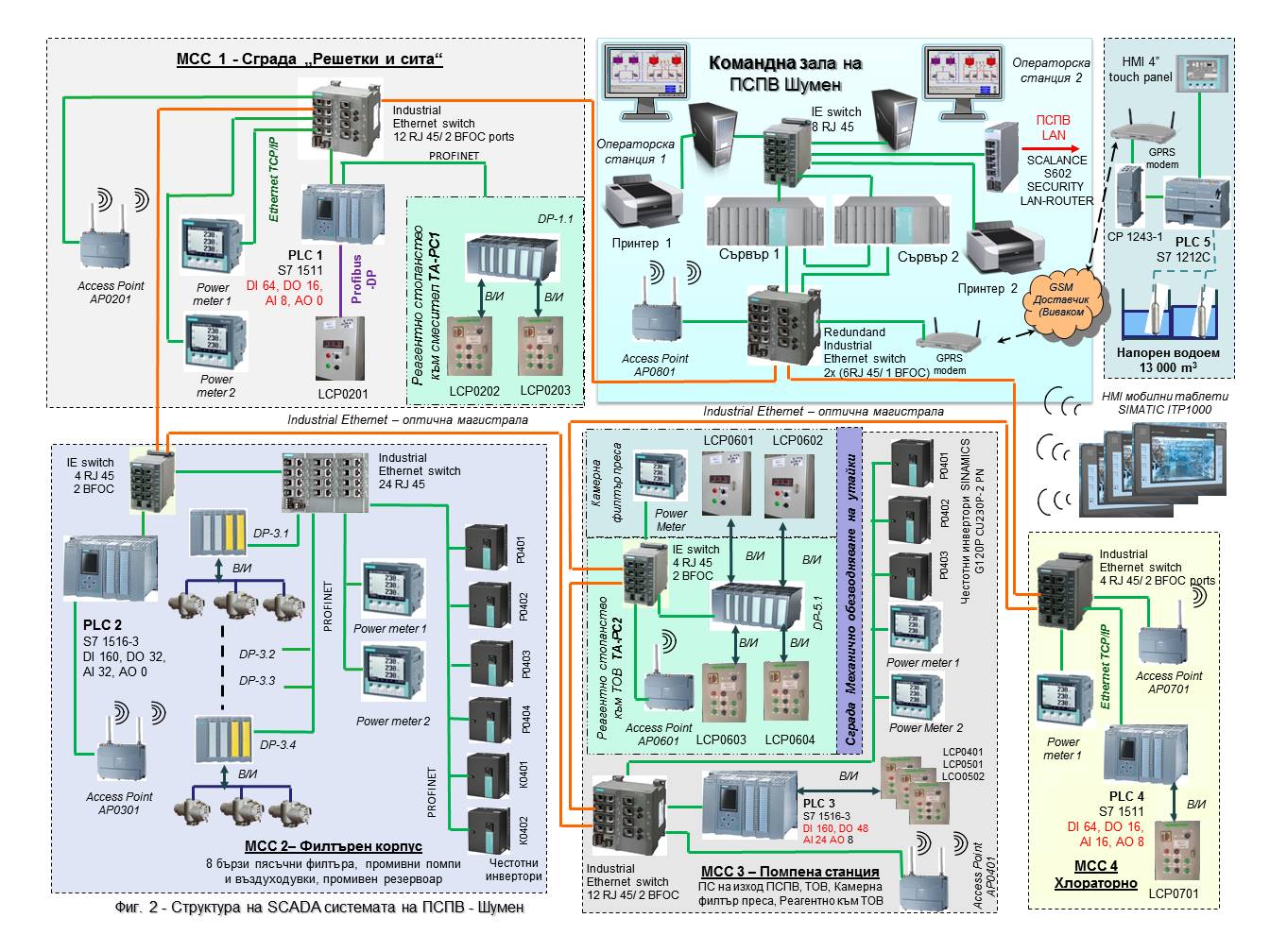

Проектираната от АКВА АВТОМАТИКА SCADA система за контрол и управление на ПСПВ - Шумен включва 4 програмируеми контролера (PLC) от фамилиите SIMATIC S7 1500. На територията на напорен водоем 13 000 m³ е предвиден един PLC SIMATIC S7 1200, който ще осъществява комуникации със SCADA системата на ПСПВ чрез GPRS комуникационен канал. Конфигурациите на PLC и асоциирани към тях контролирани и управлявани съоръжения са:

За нуждите на визуализацията, диспечерското управление и контрол са предвидени 3 мобилни индустриални операторски таблета SIMATIC ITP1000, които позволяват на операторите да контролира и управлява процесите от всяка точка на територията на ПСПВ. Комуникацията с тези мобилни таблети се извършва чрез безжична Wi-Fi мрежа покриваща територията на цялата ПСПВ.

За напорен водоем 13 000 м3 не е предвидено Wi-Fi покритие поради голямата му отдалеченост от площадката на ПСПВ. Затова за този обект, за нуждите на НМІ операторският интерфейс е предвиден 4“ НМІ панел, монтиран на фасадата на местно Табло Автоматика. На този панел ще се извеждат основните технологични параметри, необходими на обслужващия или контролен персонал за изпълнение на техните функции и отговорности.

В ЦДП на ПСПВ е предвидено да се инсталират 2 сървъра и две SCADA операторски станции (работна и резервна). Двата сървъра ще служат за комуникация с PLC и операторските станции и за поддържане на оперативна база данни. Единият сървър ще бъде работен, а другият резервен, като двата сървъра ще работят в редундантен режим на пълно резервиране. Всеки от двата сървъра ще поддържа работно и резервно копие на базата данни, посредством система от RAID дискове. Едната операторска станция ще бъде работна, а другата – резервна при пълна взаимозаменяемост между двете. Предвидено е дежурния диспечер, чрез двете операторски станции в ЦДП на ПСПВ да следи за състоянието на оборудването, технологичните процеси, основните измервани параметри и възникнали аварии.

Контролирането на технологичните процеси в ПСПВ Шумен се осъществява с най-съвременни контролно-измервателни прибори (КИП), които осигуряват измерване на основните технологични параметри и контролиране нормалната работа на технологичните съоръжения:

• Магнитоиндуктивни дебитомери, за измерване на дебит и водно количество, разход на реагент;
• Масов дебитомер за промивен въздух;
• Хидростатични нивомери, за измерване на нивото в филтърните клетки;
• Ултразвукови нивомери, за измерване нивото в съдовете за реагенти и резервоари;
• Сонди за измерване на рН, ORP, електропроводимост, мътност/неразтворени вещества;
• Лазерни турбидиметри TU5300sc за измерване на мътността на филтрираната вода след всяка филтърна клетка;
• Трансмитери за налягане, за следене налягането след помпи и въздуходувки;
• Детектори за измерване нивото на утайките в ламелните утаители и утайкоуплътнителите на ТОВ;
• Трансмитери за температура;
• Анализатор на остатъчен хлор, с фотометричен DPD метод на определяне, за измерване концентрацията на остатъчен хлор във водата;
• Газ детектори за контрол на изпуснат хлор газ в атмосферата и др.
