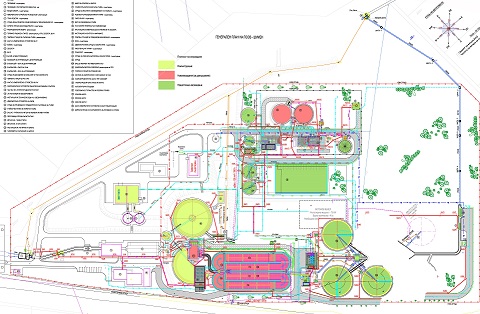

Работен проект „Изграждане на биологично стъпало с отстраняване на азот и фосфор за пречиствателна станция за отпадъчни води - град Шумен”, подобект „Пречиствателна станция за отпадъчни води на гр. Шумен”, част КИП и А – 2015г.

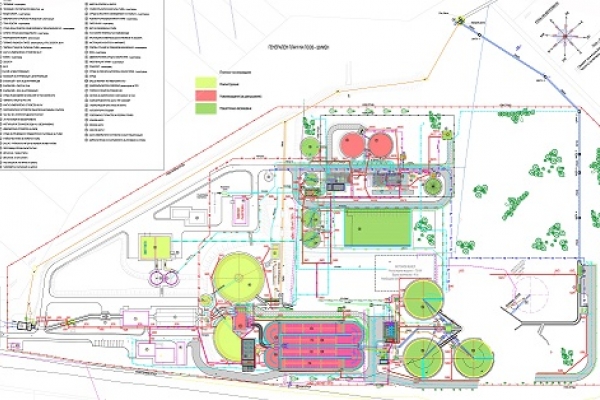

Работен проект „Изграждане на биологично стъпало с отстраняване на азот и фосфор за пречиствателна станция за отпадъчни води - град Шумен”, подобект „Пречиствателна станция за отпадъчни води на гр. Шумен”

Работния проект по част КИП и А включва: Двигателна инсталация (МСС - Ел. захранване и управление), Контролно-измервателни прибори, Контролерно (PLC) управление, SCADA система за мониторинг и диспечерско управление, Кабелна мрежа НН (захранващи, контролни, сигнални и комуникационни кабели).

За нуждите на визуализацията, диспечерското управление и контрол са предвидени 4 операторски панела SIMATIC ТР 1500 Touch, монтирани на фасадата на табла МСС и две  SCADA операторски станции (работна и резервна). Операторските станции са базирани на WinCC софтуер за управление и визуализация и са разположени в командно-диспечерската зала на ПСОВ-Шумен. Обменът на данни се извършва чрез оптична мрежа с използване на Industrial Ethernet.

За комуникация с локалните контролери на Ко-генераторите е предвиден комуникационен интерфейс Modbus RTU. Същият интерфейс се използва за връзка между PLC и главните прекъсвачи на МСС (оборудвани с електронни защити MicroLogic), като от тях се получават данни за измерваните електрически параметри за съответното ел. табло. Комуникационен интерфейс Modbus RTU се използва и за контролиране на работното състояние на основните прекъсвачи в ГРТ.

За комуникация с измервателните контролери модел sc1000 (Hach) се използва интерфейс Profibus-DP, а за комуникация с локалното табло за управление на механичните сгъстители – Modbus TCP.

В проекта е предвидена връзка на SCADA системата със съществуващите PLC на част от съществуващите инсталации (механично пречистване и камерна филтър преса), като чрез медиа конвертори съществуващите PLC SIMATIC S7 CPU 315-2 DP се свързват към двете SCADA операторски станции.

Структурната схема на SCADA система на ПСОВ Шумен виж ТУК.

Контролирането на технологичните процеси в ПСОВ Шумен се осъществява с най-съвременни контролно-измервателни прибори на реномирани производители като SIEMENS, HACH LANGE, KOBOLD, Делта инструмент и др. В проекта са предвидени кондуктометрични, поплавкови и капацитивни нивосигнализатори, ултразвукови и радарни нивомери, магнито-индуктивни и ултразвукови (Clamp-On) дебитомери, дебитомери за открит канал тип Кафаги-Вентури, дебитомери за въздух и биогаз, сензори за минимален поток, рН-метри, оптични сонди за измерване на разтворен във водата кислород, йон селективна сонда за измерване на амониеви йони NH4, оптични сонди за измерване на неразтворени вещества, детектори за ниво на утайката, газ-анализатори, пресостати и трансмитери за налягане, термометри и трансмитери за температура, автоматични пробовземни станции. Значителна част от тези прибори са предназначени за работа в потенциално взривоопасна среда и са предвидени за Ех изпълнение, в зависимост от зоната в която са разположени.
