SCADA система на ПСПВ „Луда Яна“ – Панагюрище

ПСПВ – гр. Панагюрище включва следните обособени технологични подобекти и специализирани съоръжения:

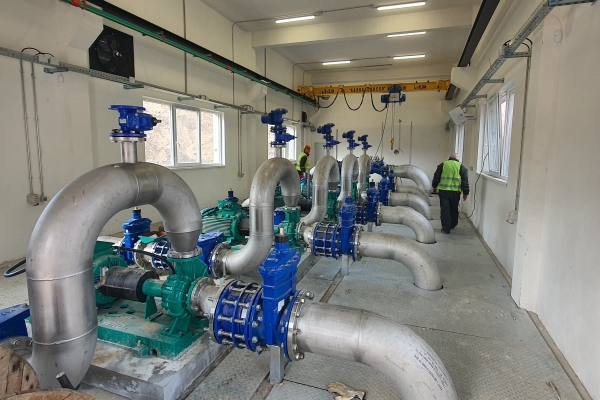

- Входна помпена станция (ПС1);

- Входна кранова шахта;

- Измервателно устройство на вход ПСПВ;

- Кранова шахта за байпасиране на ПСПВ;

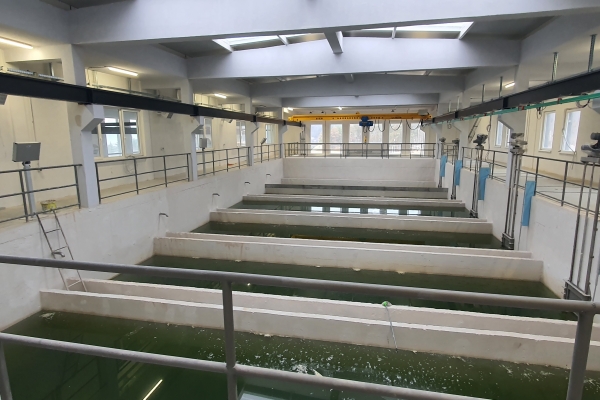

- Бързи пясъчни филтри 6 бр.;

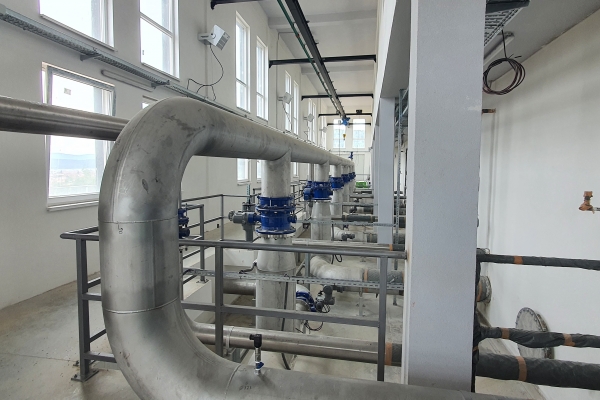

- Машинна зала с промивни помпи и въздуходувки;

- Промивен резервоар за филтрирана вода.;

- Контактен резервоар за филтрирана вода;

- Помпена станция на изход ПСПВ (ПС2);

- Помпено-хидрофорна група за техническа вода 2 бр.;

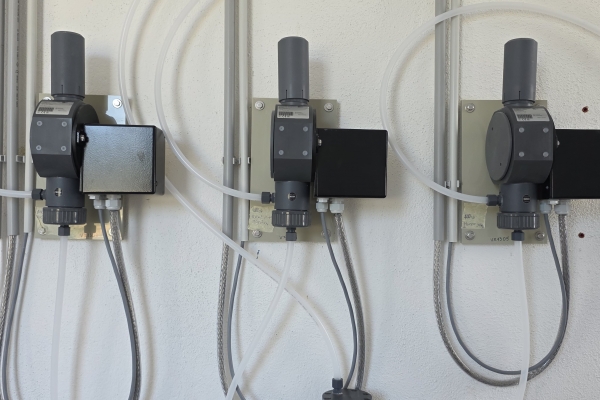

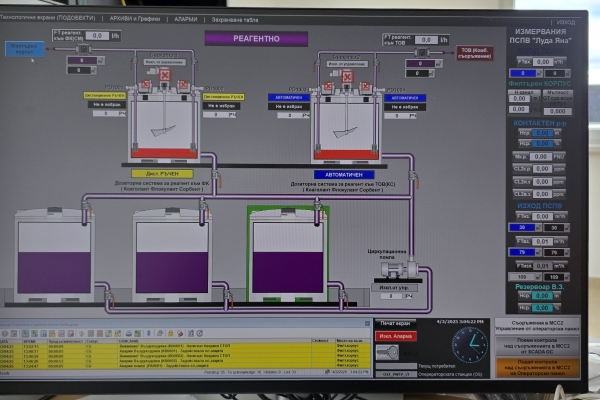

- Реагентно стопанство ( за дозиране на коагулант и флокулант);

- Хлораторно (за обеззаразяване на пречистената вода с хлор газ);

- Измервателно устройство на изход ПСОВ – към напорен резервоар Висока зона;

- Измервателно устройство на изход ПСОВ – към резервоар Ниска зона;

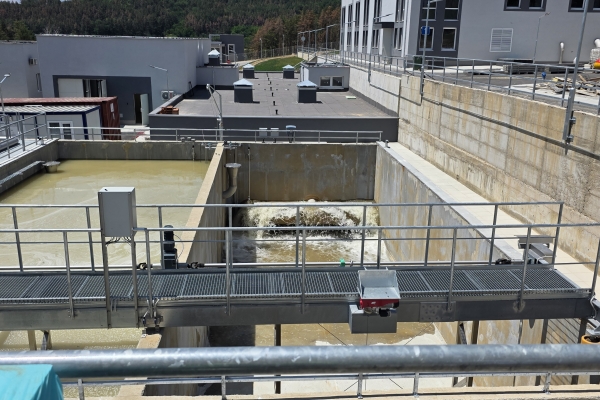

- Двукоридорен утайкоуплътнител с мостов калочистач за отпадъчни води от промивката на филтрите;

- Изравнителен резервоар за избистрени утайкови води;

- Изсушителни полета;

- Административна сграда с централен диспечерски пункт и SCADAсистема.

Технологичната схема на ПСПВ "Луда Яна" - Панагюрище можете да видите ТУК.

Изпълнената задача включва „Доставка, монтаж, програмиране и въвеждане в експлоатация на SCADA система за контрол и управление на ПСПВ – гр. Панагюрище, в това число:

• Изработка, доставка и монтаж на четири ел. табла тип МСС (Motor Control Centre);

• Доставка, монтаж, свързване и настройка на контролно-измервателните прибори, съгласно спецификациите на работния проект;

• Прозвъняване и свързване на контролни и комуникационни кабели и настройка на технологичните агрегати (кранове с ел. задвижки, помпи, миксери, въздуходувки и др.);

• Доставка на системен софтуер и разработване на приложен софтуер за две SCADA операторски станции;

• Доставка на системен софтуер и разработване на приложен софтуер за седем НМІ операторски панела;

• Разработване на приложен софтуер за четири PLC (за контрол и управление на всички съоръжения в ПСПВ);

• Настройка, тестове и въвеждане в експлоатация на SCADA системата за контрол и управление на ПСПВ;

• Обучение на експлоатационният персонал за работа със SCADA системата за контрол и управление на ПСПВ;

• Изготвяне на Инструкция за експлоатация за работа със SCADA системата за контрол и управление на ПСПВ.

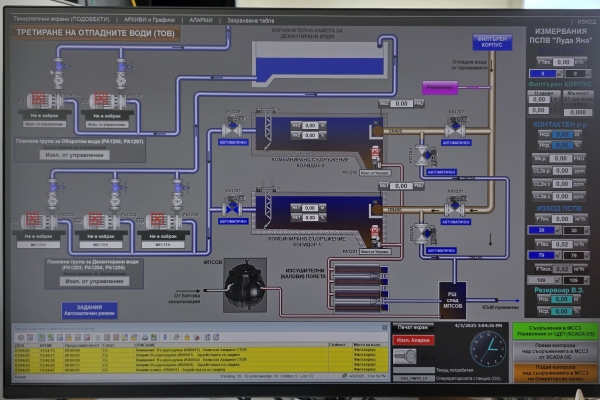

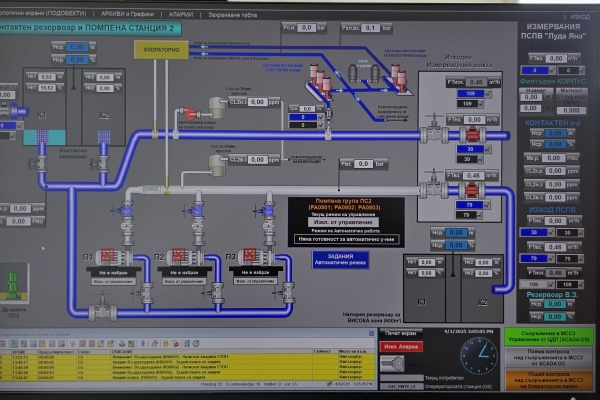

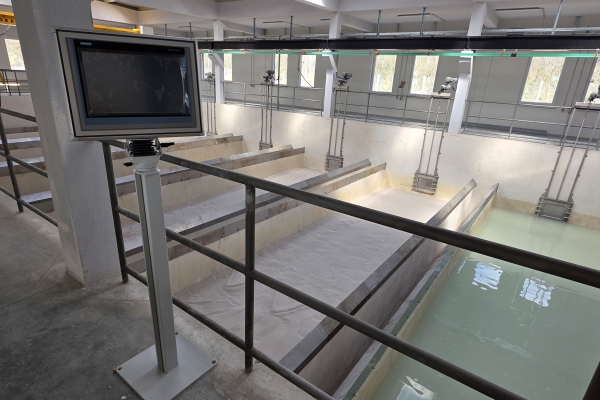

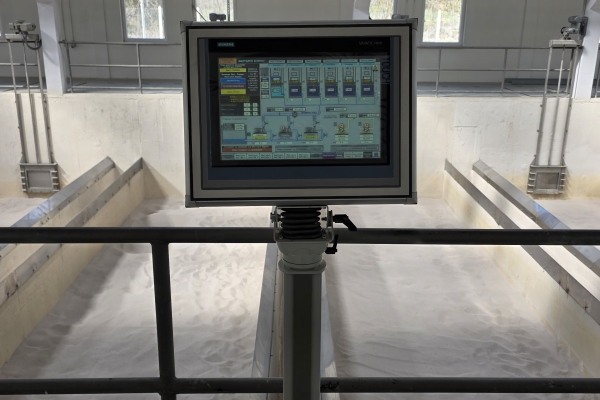

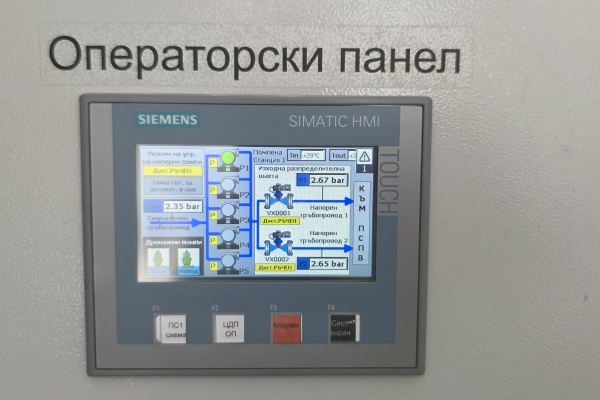

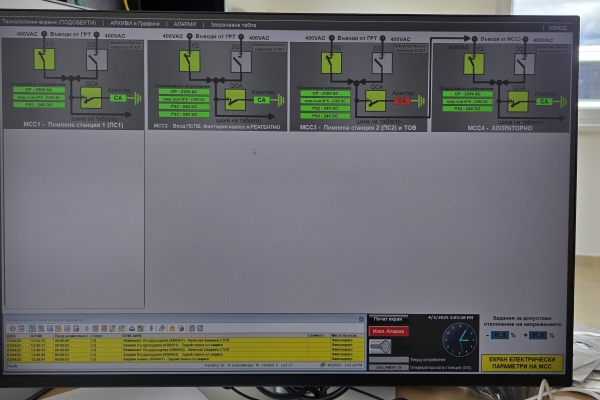

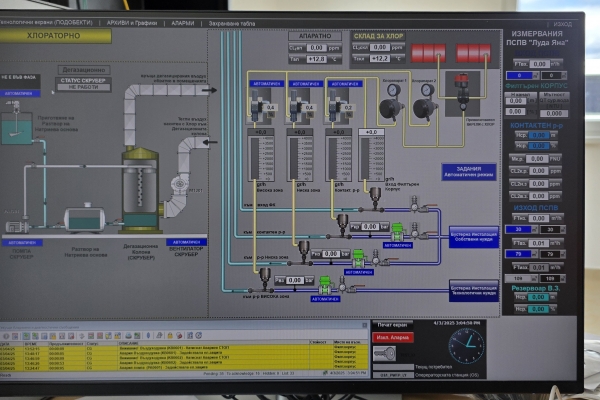

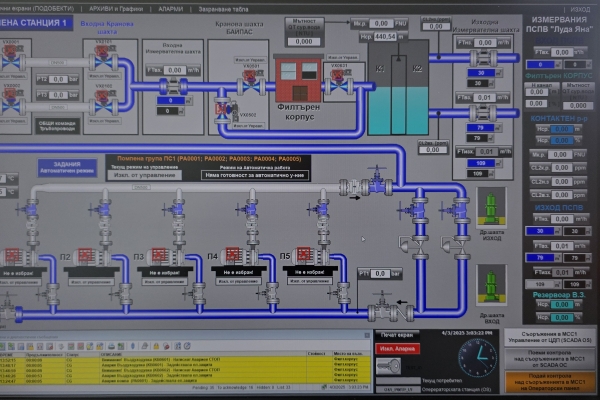

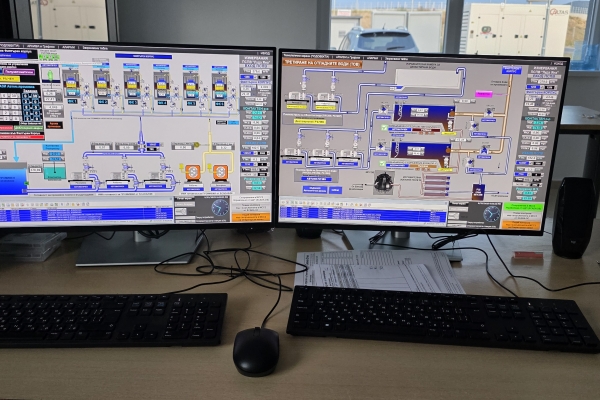

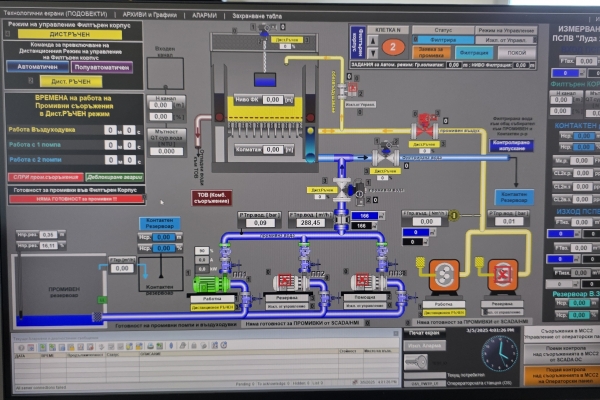

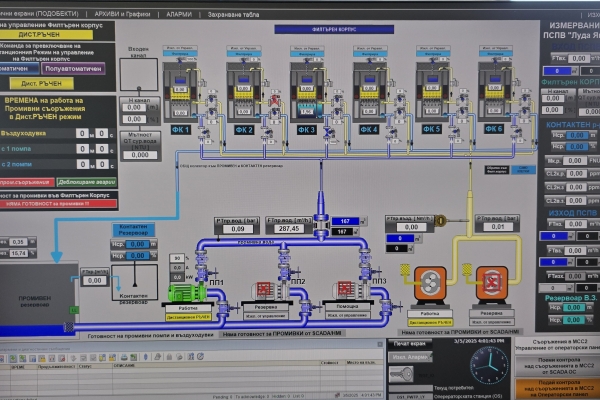

Проектираната и изградена от АКВА АВТОМАТИКА SCADA система за контрол и управление на ПСПВ - гр. Панагюрище включва: 4 програмируеми контролера (PLC) от фамилията SIMATIC S7 1500 на фирма SIEMENS, седем операторски панела SIMATIC КТР400/ТР700/TP1500 Touch и две SCADA операторски станции. Обменът на данни между PLC, операторските панели и SCADA операторските станции се извършва чрез оптична Ethernet информационна мрежа.

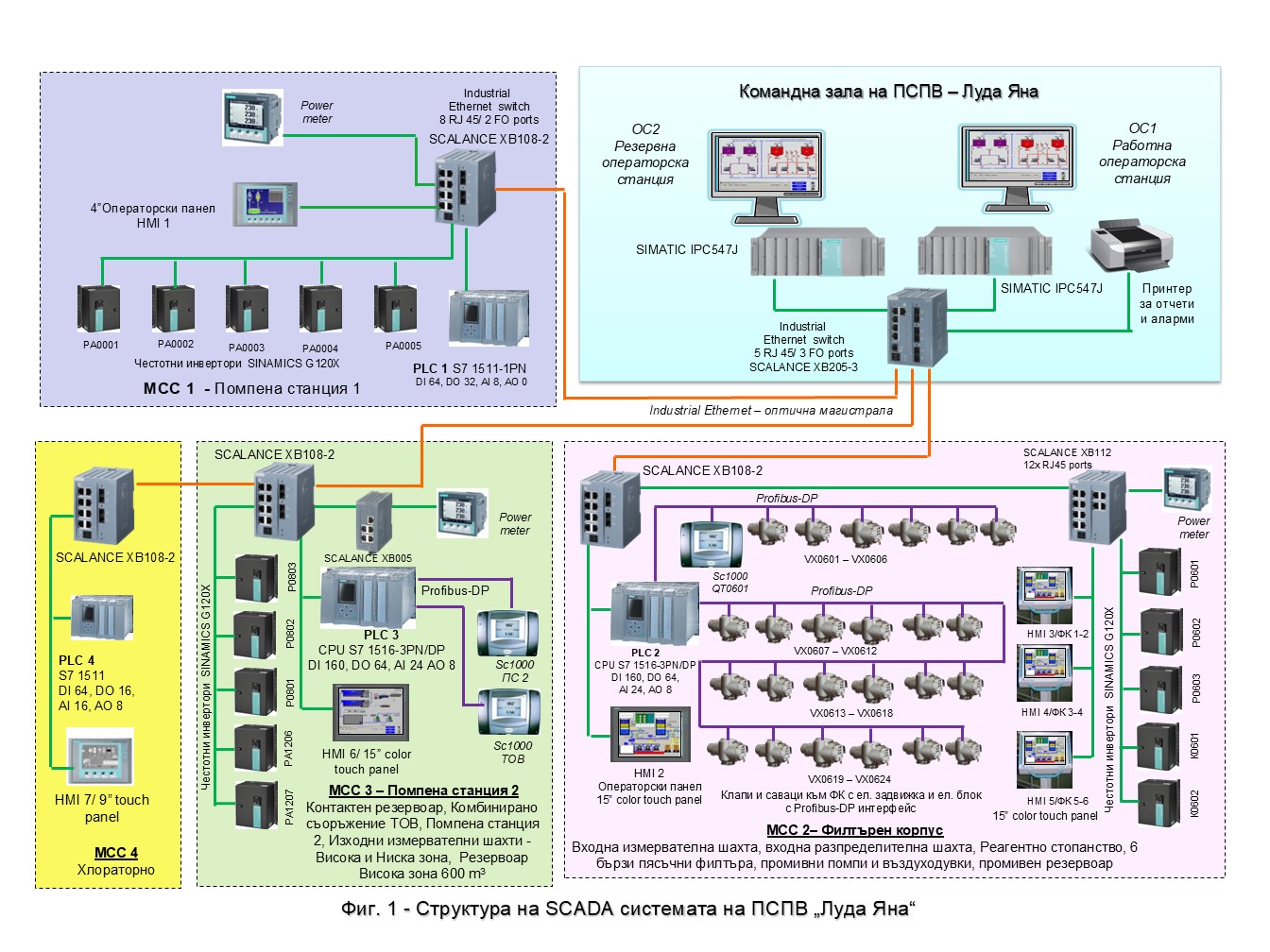

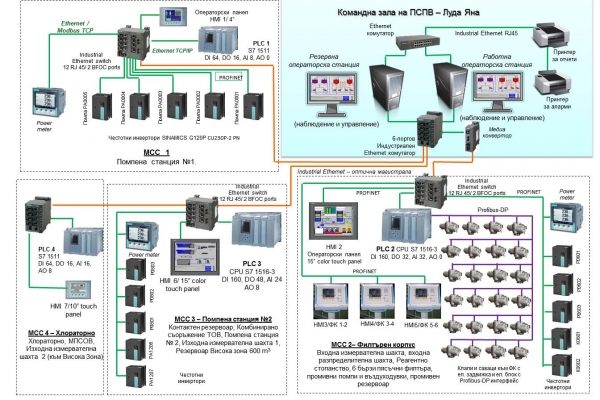

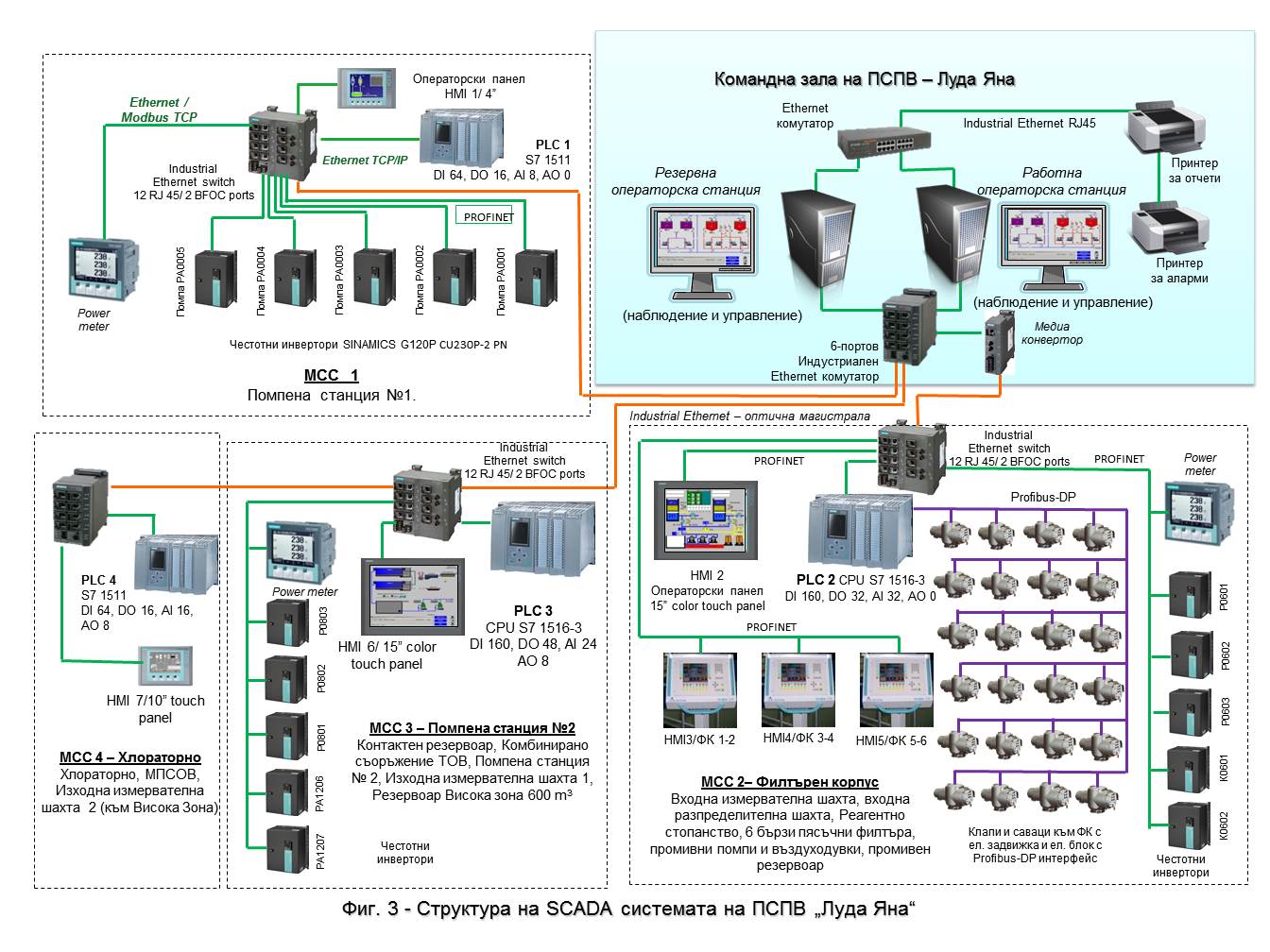

Структурната схема на проектираната и изпълнена от АКВА АВТОМАТИКА SCADA система за контрол и управление на ПСПВ „Луда Яна“ - Панагюрище можете да видите ТУК.

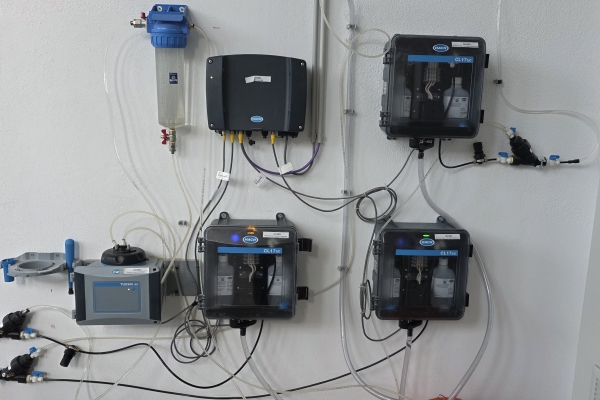

За пълен контрол на всички технологични процеси и основните технологични съоръжения са инсталирани съвременни контролно-измервателни прибори (за измерване на дебити, нива, налягане, мътност, остатъчен хлор, температура и др.) от водещи фирми като SIEMENS, HACH LANGE, KOBOLD, Делта Инструмент и др. Реализираната SCADA система осигурява измерване на основните показатели за качеството на водата и позволява осъществяването на по-добър контрол над работата на пречиствателната станция, базирани на съвременни технически решения за автоматизиране на технологичните процеси, комуникация и пренос на данните.
