SCADA на язовир „Луда Яна“ – Панагюрище

SCADA система на язовир „Луда Яна“

SCADA системата на язовир „Луда Яна“ включва следните обособени технологични подобекти и специализирани съоръжения:

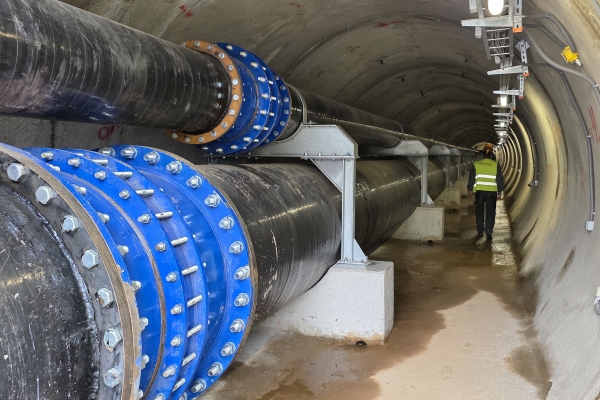

- Отбивен тунел;

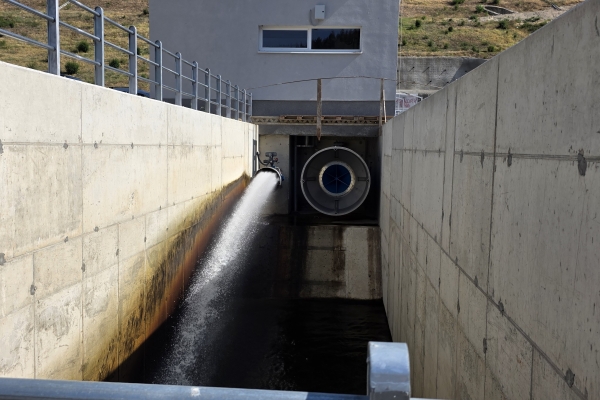

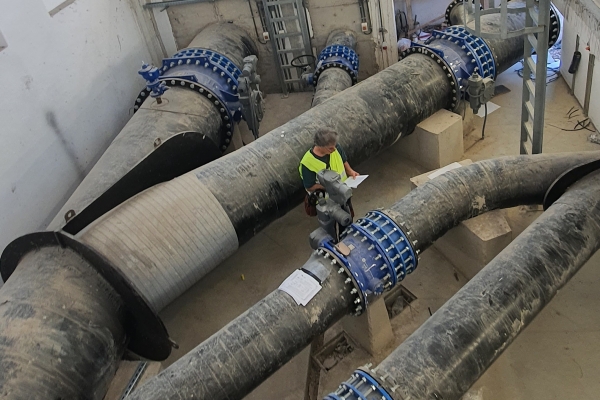

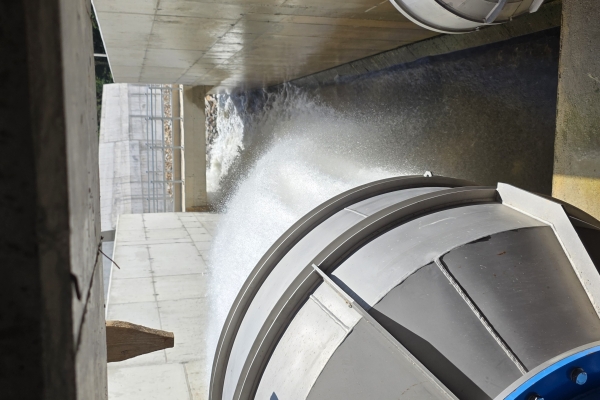

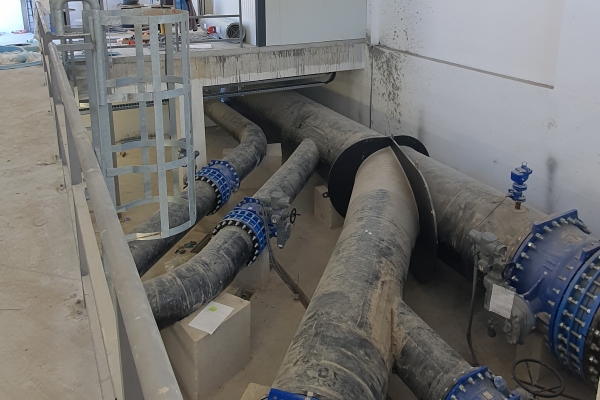

- Апаратна камера с главен изпускател;

- Инжекционна галерия с дренажна шахта за отводняване.

- Сервизна сграда с централен диспечерски пункт и SCADA система.

Изпълнената задача включва „Доставка, монтаж, програмиране и въвеждане в експлоатация на SCADA система за контрол и управление на язовир „Луда Яна“, в това число:

• Изработка, доставка и монтаж на две ел. табла тип МСС (Motor Control Centre);

• Доставка, монтаж, свързване и настройка на контролно-измервателните прибори, съгласно спецификациите на работния проект;

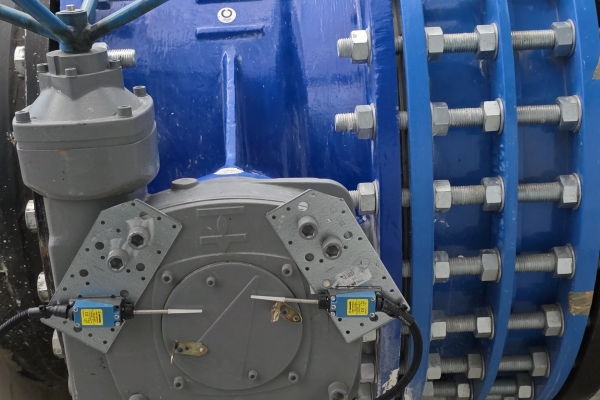

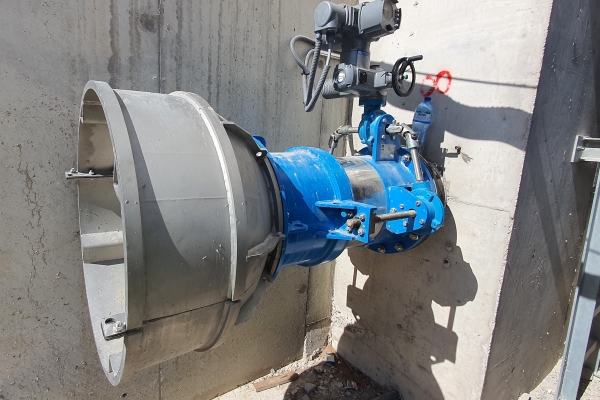

• Прозвъняване и свързване на контролни и комуникационни кабели и настройка на технологичните агрегати (кранове с ел. задвижки, помпи);

• Доставка на системен софтуер и разработване на приложен софтуер за SCADA операторска станция;

• Доставка на системен софтуер и разработване на приложен софтуер за два НМІ операторски панела;

• Разработване на приложен софтуер за две PLC (за контрол и управление на дренажни помпи и кранове с ел. задвижки);

• Разработване на приложен софтуер за 2 HMI операторски панели – за локален мониторинг и управление);

• Разработване на приложен софтуер за SCADA операторска станция (за дистанционен контрол и управление на всички съоръжения);

• Настройка, тестове и въвеждане в експлоатация на SCADA системата за контрол и управление на апаратна камера и инжекционна галерия;

• Обучение на експлоатационният персонал за работа със SCADA системата за контрол и управление на язовира;

• Изготвяне на Инструкция за експлоатация за работа със SCADA системата за контрол и управление на язовира.

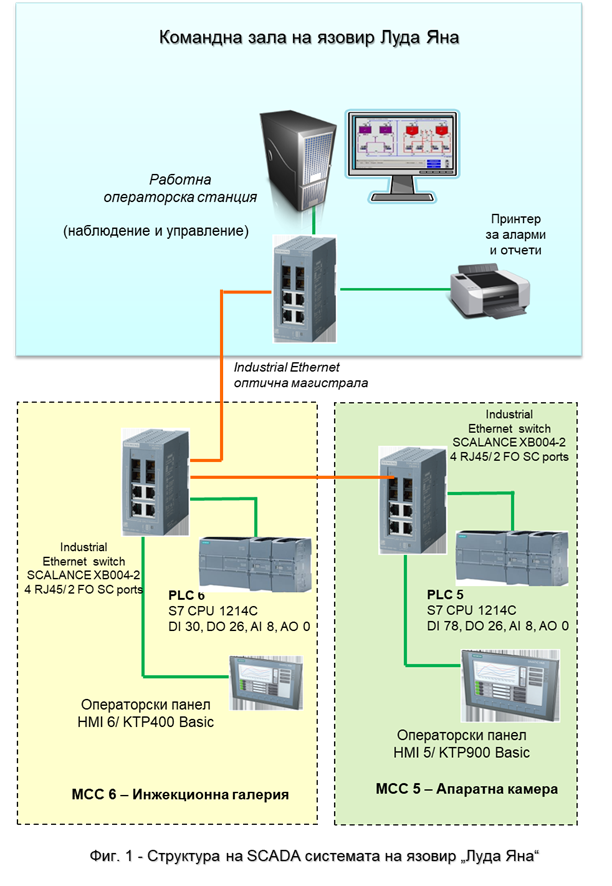

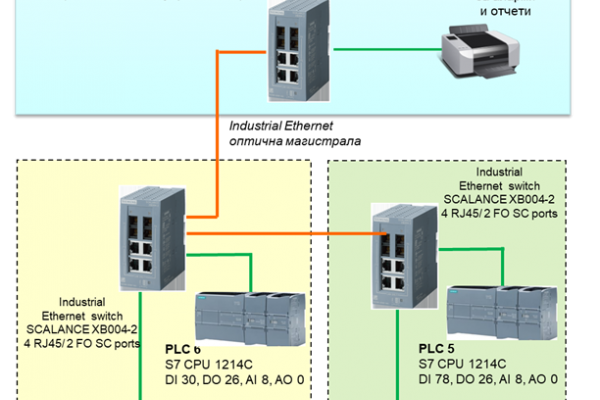

Проектираната и изградена от АКВА АВТОМАТИКА SCADA система за контрол и управление на язовир „Луда Яна“ включва: 2 програмируеми контролера (PLC) от фамилията SIMATIC S7 1200 на фирма SIEMENS, два операторски панела SIMATIC КТР700/КTP400 Touch и една SCADA операторска станция. Обменът на данни между PLC, операторските панели и SCADA операторската станция се извършва чрез оптична Ethernet информационна мрежа. Структурната схема на проектираната и изпълнена от АКВА АВТОМАТИКА SCADA система за контрол и управление на язовир „Луда Яна“ е показана на фигура в галерия Снимки“.

За пълен контрол на всички технологични процеси и основните технологични съоръжения са инсталирани съвременни контролно-измервателни прибори (за измерване на ниво и опасни газови концентрации – СО, СО2, СН4).

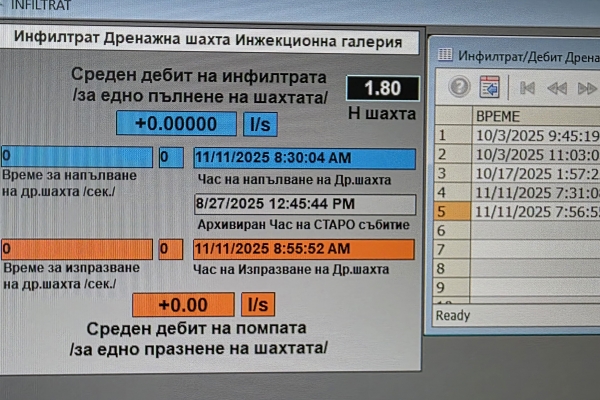

Реализираната SCADA система осигурява дистанционен мониторинг на основните параметри и позволява осъществяването на ефективен контрол и управление на спирателните арматури, базирани на съвременни технически решения за автоматизиране на технологичните процеси, комуникация и пренос на данните.
