Модернизация на SCADA за КПС на В и К - Варна

Модернизация на SCADA за КПС на В и К - Варна

В периода 17.07.2024 до 20.09.2024 г. АКВА АВТОМАТИКА извърши успешно модернизация и разширение на диспечерска SCADA система «СИМЕНС» в ЕТР – Изгрев – за КПС към „Водоснабдяване и канализация – Варна“ ООД с извеждане на информацията и в ЦДП гр. Варна“.

Задачата касаеше модернизация и разширение на съществуващата SCADA система на В и К – Варна с промяна в метода на комуникация от УКВ радио към GPRS комуникации посредством VPN връзки със SIM карти за 5 канални помпени станции от район „Изгрев“. Модернизацията обхвана обектите КПС 1, КПС 2, КПС 4, КПС 5 и КПС „II-ри подем“.

Разширението включва изграждането на местен диспечерски пункт на територията на КПС „II-ри подем“ и инсталиране на нова операторска станция за диспечерски контрол и управление на обектите в ЦДП – Варна. Модернизация и разширението включват изпълнение на следните основни видове дейности:

• Доставка на нови програмируеми контролери от серията SIMATIC S7 1200 (CPU 1214C) за обекти КПС 1, КПС 2, КПС 4, КПС 5 и КПС „II-ри подем“. PLC са окомплектовани с комуникационен процесор CP 1243-7 LTE EU, поддържащ мобилни комуникации в 2G/3G/4G мрежи по DNP3 протокол;

• Доставка на нови компютърни конфигурации за операторските станции/сървъри за местния и централния диспечерски пунктове, базирани на индустриални компютри SIMATIC IPC547J;

• Доставка и инсталиране на нов WinCC SCADA софтуер за визуализация, дистанционно управление и архивиране на данните в МДП и ЦДП на В и К – Варна;

• Доставка и инсталиране на софтуерен пакет SIMATIC Telecontrol, Server Runtime V7.4 за дистанционен контрол на КПС1, КПС2, КПС4, КПС5 и „КПС 2-ри подем“ с използването на DNP3 протокол за комуникации в МДП и ЦДП на В и К – Варна;

• Доставка и инсталиране на софтуерен пакет SIMATIC WinCC/DataMonitor за извеждане на текуща информация на лаптопи, телевизори и WEB приложения за служители на В и К – Варна;

• Монтаж на PLC и прекомутация на съществуващите ел. табла в КПС1, КПС2, КПС4, КПС5 и „КПС 2-ри подем“, включително пускане на новите контролери в експлоатация, тестване на софтуера и комуникациите със SCADA системата в МДП и ЦДП – Варна;

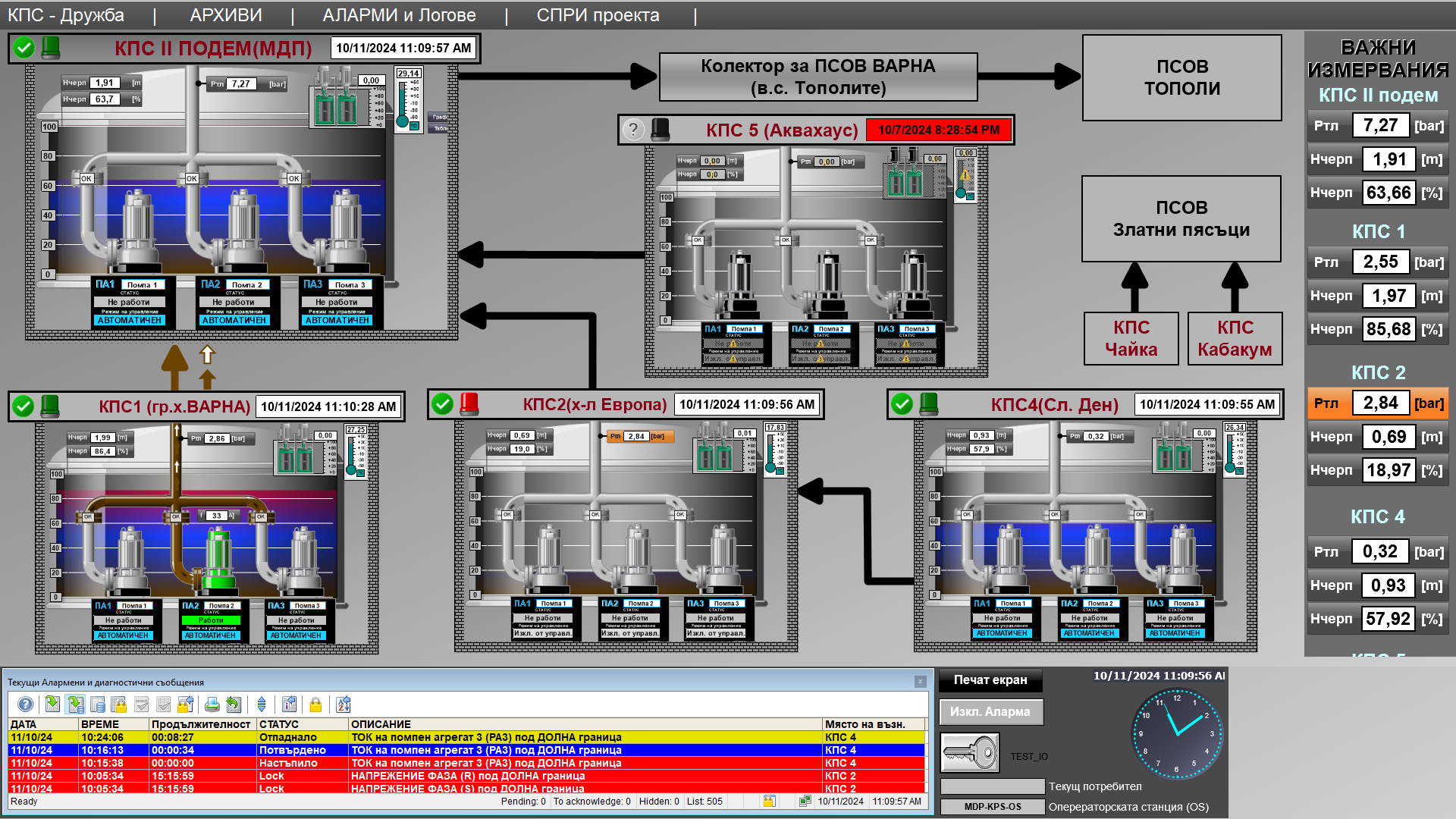

• Разработване на нов потребителски софтуер за визуализация, диспечерско управление, създаване на нови архиви и алармени контроли за наблюдение на работата на КПС1, КПС2, КПС4, КПС5 и „КПС 2-ри подем“ чрез операторските станции в МДП и ЦДП на В и К – Варна;

• Обучение на специалистите на В и К – Варна за работа с новите технически средства и софтуер.

Изграждането на SCADA система беше извършено в изключително кратки срокове, без спиране на технологичните процеси и нарушаване на нормалния работен режим на водоснабдителните обекти на В и К - Варна.
